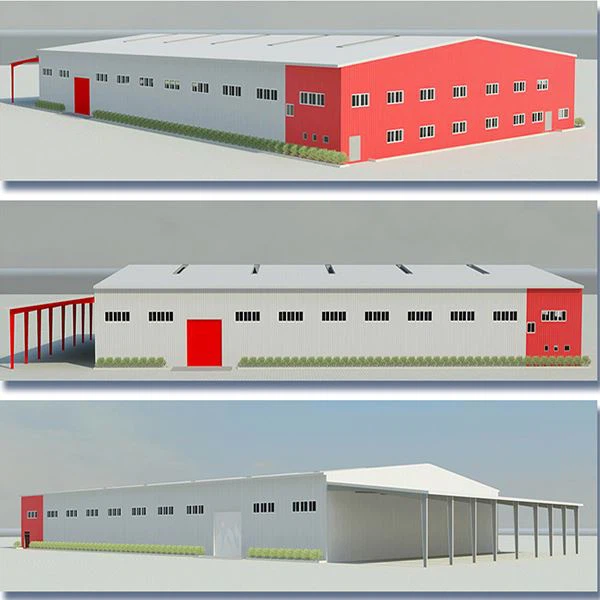

L60m*W15m*H6m Stålstrukturlager med mesanin for Chile





Dimensjoner: Bredde 15m x Lengde 40m x Høyde 6m

Seismiske krav: Jordskjelvmotstand grad 8

Vindbelastning: 120 km/t

Snøbelastning: Ingen nevnt

Tak og veggmateriale: 0,5 mm tykt enkeltpanel i farget stål

Mesanin: Plassert i den ene enden, høyde 3m, lengde 15m x bredde 5m

Tilpasningsdyktige regioner: Chile, Peru, AU, Indonesia, Papua Ny-Guinea...





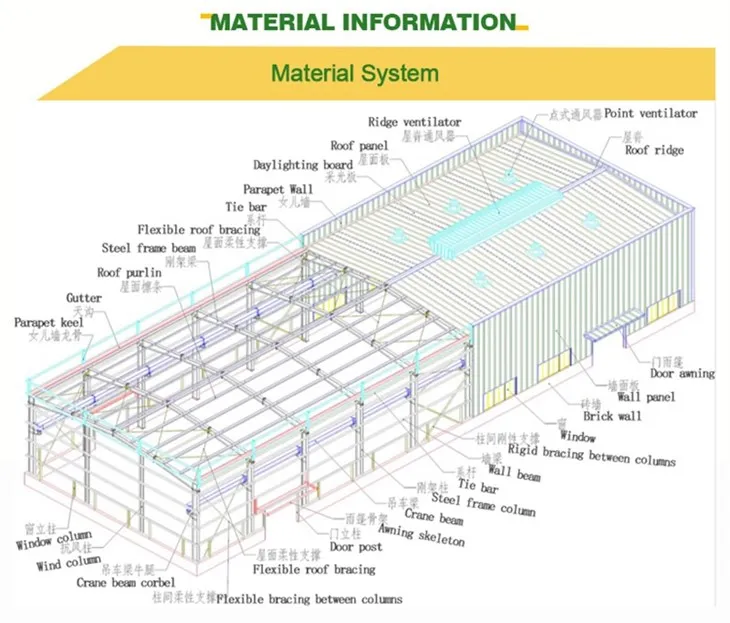

Primære rammer: Q345B stålsøyler og -bjelker anbefales på grunn av deres høye styrke-til-vektforhold som passer for denne størrelsen på lageret.

Sekundære medlemmer: Bruk Q235B-stål til sylinder, bjelker og avstivninger for å sikre tilstrekkelig støtte samtidig som kostnadseffektivitet-balanseres.

Fundamenter: Fundamenter av armert betong designet for å tåle lokale seismiske forhold og vindbelastninger.

Mesaninstruktur: Konstruer med Q345B stål for å støtte spesifiserte dimensjoner og belastningskrav.





Estimatet vil avhenge av den nøyaktige utformingen og avstanden mellom rammene, sekundære elementer og mesanin. Som et grovt anslag:

Primære rammer: Omtrent 30-40 kg/m²

Sekundære medlemmer: Rundt 10-15 kg/m²

Tak- og veggpaneler: Vurder vekten av 0,5 mm farge stålpaneler pluss eventuell isolasjon eller ekstra lag.

Total estimert stålvekt: For hovedbygningen (unntatt mesaninen), ca. 18.000-24.000 kg for primærkonstruksjoner og 6.000-9.000 kg for sekundære elementer. Mesaninen ville legge til ytterligere 5.000-7.000 kg.





Designparametere: Seismisk sone 8, vindhastighet=120 km/t (~33,3 m/s), ingen snøbelastning
Tak & Veggbekledning: 0,5 mm farge-belagte stålpaneler med enkelt hud
Mesanin: 15m (L) × 5m (B) × 3m (H), plassert i den ene gavlen

1. Hovedstrukturramme

Punkt	Beskrivelse	Mengde	Enhetsvekt (kg/m)	Totalvekt (kg)
C1	Hovedsøyler (RHS eller tilpasset H-seksjon, Q345B) – 6 m høyde	14 stk (7 brønner @ ~6,67m oc)	~65 kg/m	14 × 6 × 65 = 5,460
B1	Rafter Beams (I-bjelke eller avsmalnende hakkebjelke, Q345B) – 15 m spennvidde	14 stk	~40 kg/m	14 × 15 × 40 = 8,400
B2	Ridge Beam / Eave Tie (hvis nødvendig for stabilitet)	2 × 40m	~28 kg/m	80 × 28 = 2,240
BR	Takavstivning (X-avstivning, vinkel L50×5 eller rundstang)	~200 m totalt	~4 kg/m	800
WB	Veggavstivning (vertikal og horisontal, ligner på tak)	~150 m	~4 kg/m	600

Note: Buktavstand antatt kl6.67 m(40m ÷ 6 fag → 7 rammer). Standard praksis bruker stive portalrammer med festede eller faste baser avhengig av seismisk behov. For seismisk sone 8 anbefales tilkoblinger med motstand mot øyeblikk-.



2. Sekundær innramming (purlins & girts)

Punkt	Beskrivelse	Avstand	Lengde per løp	Antall kjøringer	Total lengde (m)	Del	Enhetsvekt (kg/m)	Totalvekt (kg)
P1	Takspor (C/Z-seksjon, Q235B)	1.5 m o.c.	40 m	11 løp (15m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Vegglister (C-seksjon, Q235B)	1.2 m o.c.	40 m (lange vegger)	5 løp per side × 2 sider	400	C180×60×20×2.0	~4.2	1,680
G2	Gavlendelister (15 m vegger)	1.2 m o.c.	15 m	5 løp × 2 ender	150	C180×60×20×2.0	~4.2	630



3. Mesaninstruktur (15m × 5m)

Punkt	Beskrivelse	Mengde	Enhetsvekt	Totalvekt (kg)
MC1	Mesaninsøyler (SHS 150×150×5, Q345B) – 3m høye	8 stk	~25 kg/m	8 × 3 × 25 = 600
MB1	Primærbjelker (IPE200 eller HEA160, Q345B) – 5m spennvidde	10 stk	~25 kg/m	10 × 5 × 25 = 1250
MB2	Sekundære bjelker (C150, Q235B) – 15 m spenn @ 2,5 m oc	7 stk	~3,8 kg/m	7 × 15 × 3.8 = 399
Dekk	1,0 mm ruteplate eller 0,8 mm korrugert stålplate (ikke-kompositt)	75 m²	~8 kg/m²	600
Avstivning	Mezzanin diagonal avstivning (L40×4)	~50 m	~2,4 kg/m	120

Note: Mesanin antas å støtte lett lagring (~2–3 kN/m² strømbelastning). Ingen betongpålegg. ståltrapp vil være 830 kg/enhet



4. Kledningssystem

Punkt	Beskrivelse	Areal (m²)	Vekt (kg/m²)	Totalvekt (kg)
Takpaneler	0,5 mm Color Steel Single Skin (trapesprofil, f.eks. YX28-205-820)	15 × 40 = 600	~4.5	2,700
Veggpaneler	0,5 mm Color Steel Single Skin (samme profil)	2×(40×6) + 2×(15×6) – mesaninutskjæring ≈660	~4.5	2,970
Festemidler og tilbehør	Skruer, skiver, beslag, tetningsmidler	-	-	~500

Note: Mellomvegsareal fratrukket (~15×3=45 m²). Faktisk paneldekning kan variere på grunn av overlapping.



5. Tilkoblingsmaterialer

Punkt	Beskrivelse	Estimert vekt (kg)
Bolter (M20/M24, klasse 8.8)	For hovedramme og mesanin	400
Sveisetilbehør	Elektroder, ledning	150
Ankerbolter (M24, L=800mm)	2 per kolonne × 14=28 stk	120



6. Sammendrag av total stålbruk

Kategori	Vekt (kg)
Hovedramme	17,500
Sekundær innramming	4,730
Mesaninstruktur	3,799
Kledning (inkl. tilbehør)	6,170
Tilkoblinger og div.	670
TOTAL ESTIMERT STÅLVEKT	≈ 32,869 kg

Ca. Stål intensitet:

Hovedbygning (600 m² etasje):~55 kg/m²

Inkludert mesanin (675 m² effektiv):~48,7 kg/m²

Notater og forutsetninger

Seismisk design: Seismisk sone 8 (Kina GB 50011) innebærer høy seismisk koeffisient (~0,2g–0,3g). Moment-motstandsdyktige portalrammer med duktile detaljer er antatt.

Vindbelastning: 120 km/t ≈ 0,75 kN/m² grunntrykk (i henhold til ASCE 7 eller lokal kode). Kledning og sekundære elementer utformet deretter.

Ingen kran eller tungt utstyr: Spennende laster antatt som 0,3 kN/m² (tak) og 0,5 kN/m² (vegger).

Fundament: Ikke inkludert i ståluttak (unntatt betong/stål armeringsjern).

Korrosjonsbeskyttelse: Alt konstruksjonsstål antas varm-galvanisert eller malt (ikke kvantifisert).

Denne materiallisten gir et realistisk foreløpig estimat for innkjøp og kostnadsberegning. For konstruksjon er detaljerte tegninger, tilkoblingsdesign og verifisering av kodeoverholdelse av en lisensiert ingeniør avgjørende.





Denne oversikten gir et grunnleggende rammeverk for utforming av det foreslåtte prefabrikerte lageret. Detaljert ingeniøranalyse inkludert lastberegninger, materialspesifikasjoner og konstruksjonstegninger bør utføres av kvalifiserte fagfolk.

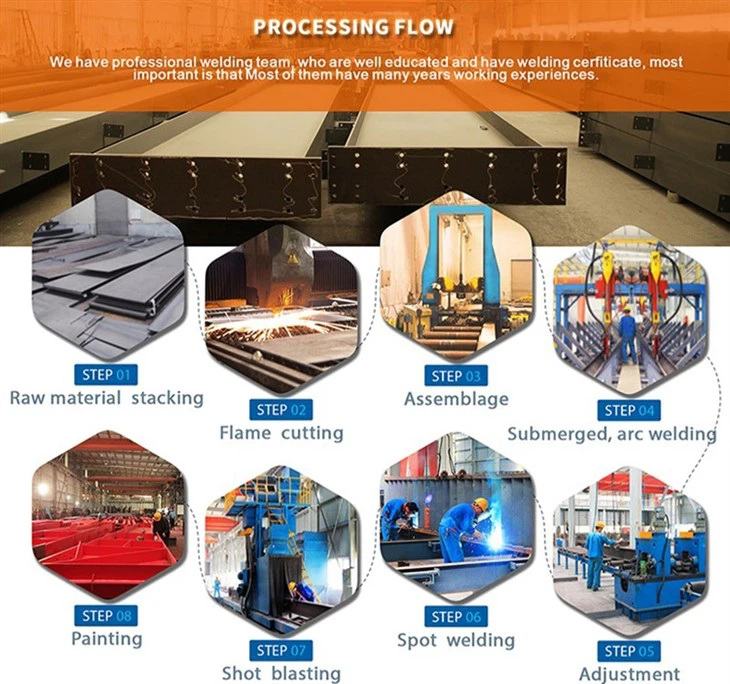

CBC har et profesjonelt ingeniørteam for arkitekturdesign, strukturdesign og -beregning, butikktegning, TEKLA 3D, installasjonsinstruksjoner ... vennligst kontakt oss med dine detaljerte krav, slik at vi kan vite hvordan vi kan hjelpe deg med ditt stålkonstruksjonslagerprosjekt.
