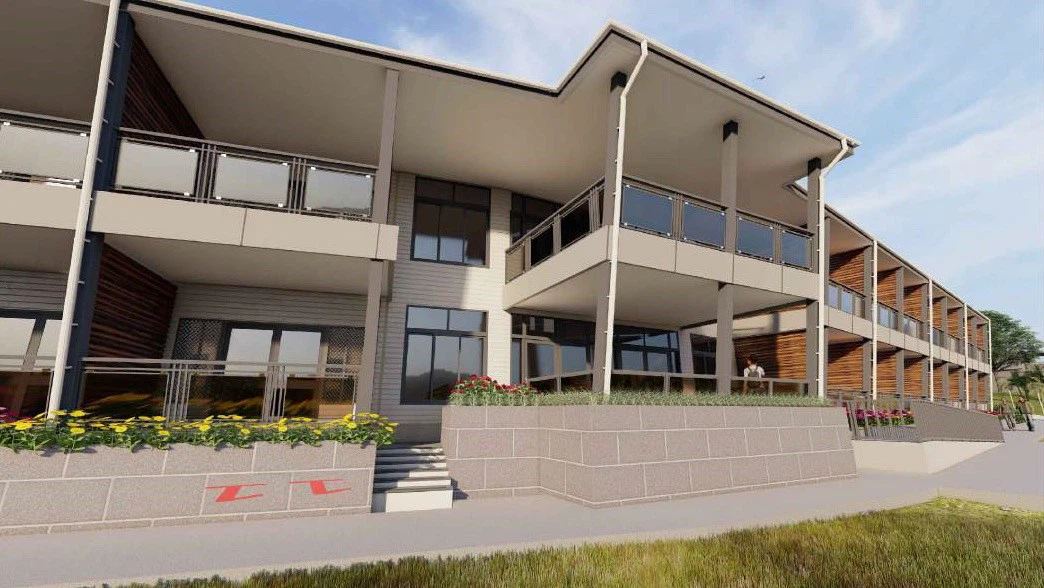

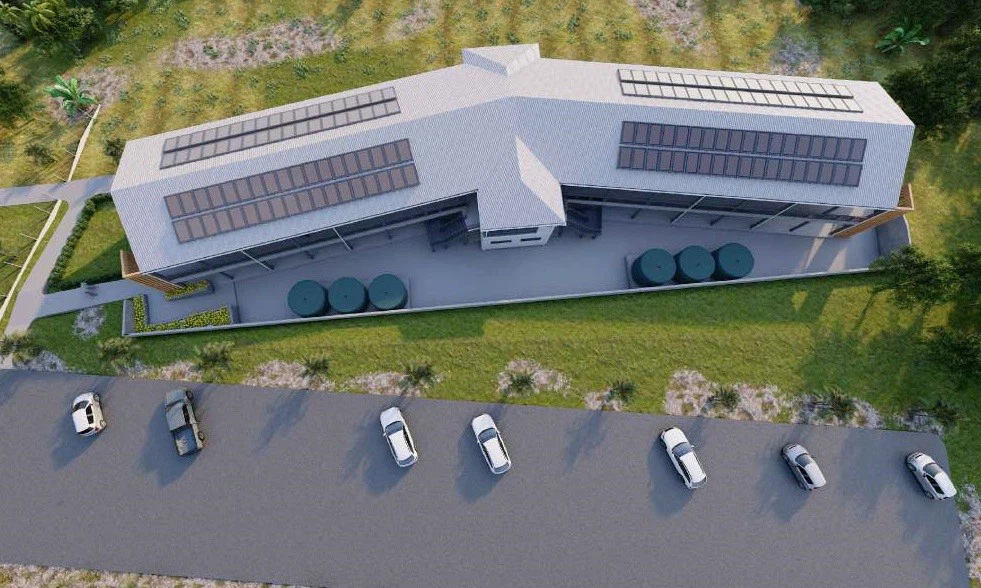

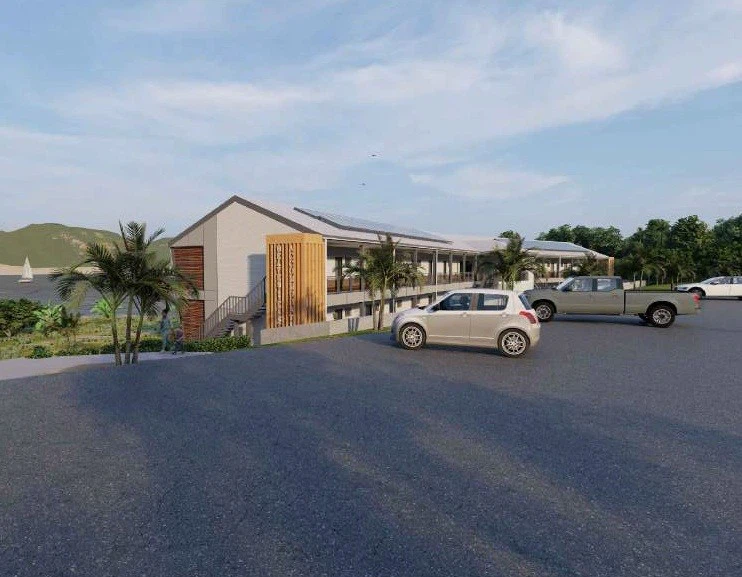

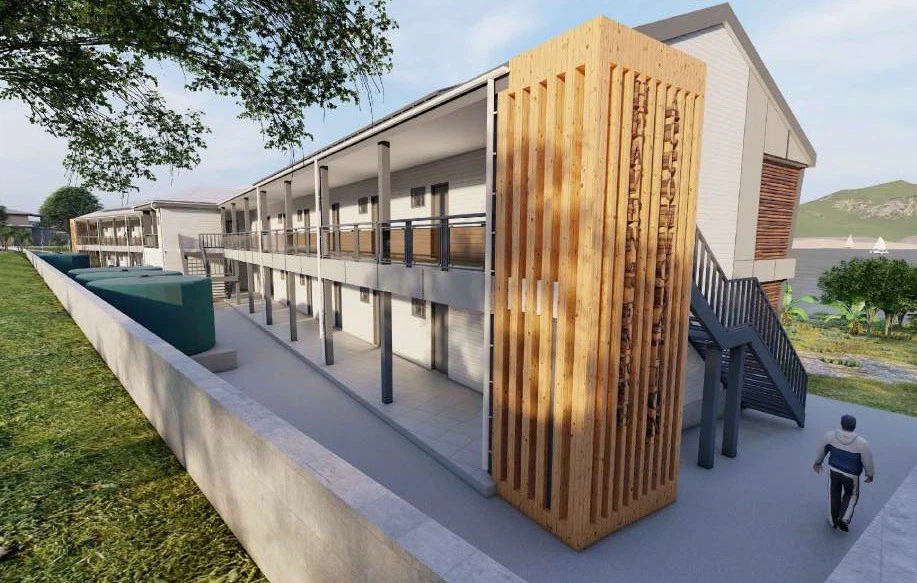

To-etasjers prefabrikert hotellstrukturell design og materialliste for kunde i Brasil
Kjernedimensjon: Bygningsbredde=15m (6m romdybde × 2 + 3m sentral korridor), totalt 80 rom (40/etasje, 20/side), 3 ståltrapper (to ender + senter)
Vektberegning av CBC stålstruktur (Q355/235B, tilpasset H-profil/Varmgalvanisert) og fullstendig materialliste er gitt nedenfor, med all stålvekt og totalforbruk tydelig markert.
produkt introduksjon
To-etasjers hotellstrukturell design og materialliste for Brasil-kunden
Kjernedimensjon:Bygningsbredde=15m(6m romdybde × 2 + 3m sentral korridor), totalt 80 rom (40/etasje, 20/side), 3 ståltrapper (to ender + senter), alle andre rom-/materialspesifikasjoner forblir uendret.
CBC stålkonstruksjonvektberegning (Q355/235B, CBC-selskapets Customized H-profil/Varmgalvanisert) og fullstendig materialliste er gitt nedenfor, medalt stål vekt & totalforbrukmerket tydelig.

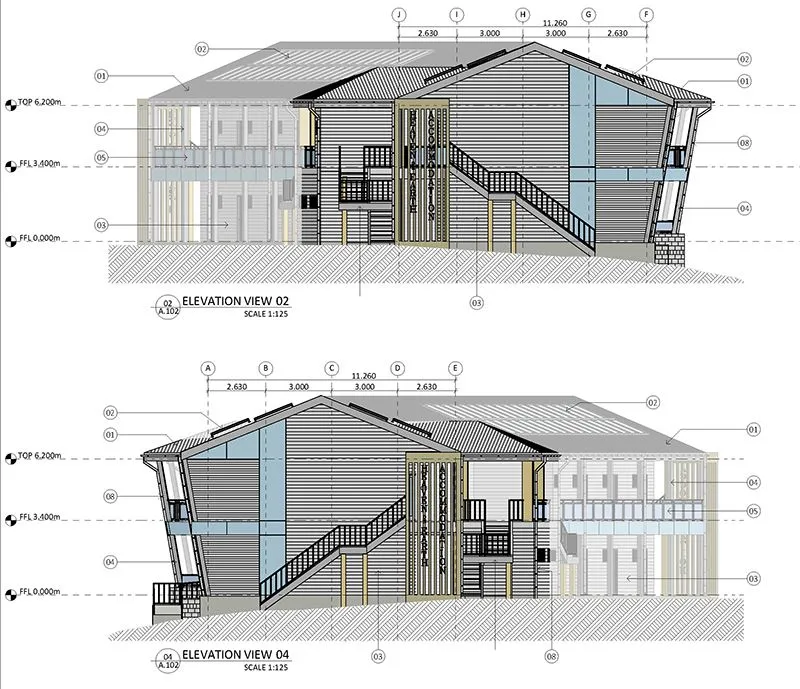

1. Grunnleggende bygningsdimensjoner
Totalt etasjer: 2 (GF + 1F)
Bygglengde: 83m (20 rom × 4m/rom, ingen overheng for konstruksjonsberegning)
Bygningsbredde: 15m (6m rom D × 2 + 3m korridor W)
Gulvhøyde: 3m/etasje;
Total Høyde (ekskl. tak): 6m
Rom: 4m(B)×6m(D)×3m(H) ×80 enheter;
Korridor: 3m(B)×83m(L)×3m(H) ×2 etasjer
Trapp: 3 sett, 1,2m(B)×3m(H) hver, stålkonstruksjon (18 trinn/sett)
2. CBC-stålstruktur - Fullstendige spesifikasjoner, mengde og vektberegning
Alle stålkomponenter erCBC tilpasset basert på detaljerte prosjektkrav, varmgalvanisert anti-korrosjon (kompatibel med brasiliansk NBR-standard), vekt beregnet etter faktisk teoretisk volum og ståltetthet (7850 kg/m³).
2.1 Kjernestålstruktur (vektmerket)
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
Enkel vekt |
Total vekt |
Totalt forbruk (kg) |
|
Kolonne (CBC-tilpasset H-stråle) |
H300×250×9×14, 6m H |
576 |
m |
76,15 kg/m |
456,9 kg/stk |
43862 |
|
Gulvbjelke (CBC-fabrikert H-bjelke) |
H300×200×8×12/H250×150×7×9 |
662+332 |
m |
56,52/34,93 kg/m |
|
49013 |
|
Takbjelke (CBC-fabrikert H-bjelke) |
H200×100×5.5×8,15m W |
42 |
Stykker |
17,23 kg/m |
258,45 kg/stk |
10854.9 |
|
Corridor Edge Channel |
C120×50×5.5, 83m L |
4 |
Stykker |
10,2 kg/m |
846,6 kg/stk |
3386.4 |
|
Horisontal avstivning (vinkel) |
L50×5, tilpasset kutt |
2800 |
Meter |
3,77 kg/m |
- |
10556 |
|
Vertikal avstivning (vinkel) |
L50×5, tilpasset kutt |
960 |
Meter |
3,77 kg/m |
- |
3619.2 |
|
Trappekonstruksjon i stål |
CBC tilpasset stål |
3 |
Sett |
- |
850 kg/sett |
2550 |
|
Galvanisert stålterrasse |
1 mm, trapesformet |
1245 |
m² |
11,2 kg/m² |
- |
13944 |
|
Tilkoblingsplate |
16 mm tykk, Q235B |
1200 |
Stykker |
1,8 kg/stk |
- |
2160 |
|
Høy-bolt M20×80 |
Karbonstål, galvanisert |
4800 |
Stykker |
0,22 kg/stk |
- |
1056 |
|
Ankerbolt M24×300 |
Karbonstål, galvanisert |
384 |
Stykker |
0,85 kg/stk |
- |
326.4 |
2.2 Stålstruktur totalvekt Sammendrag
Totalt stålforbruk (CBC-merke)=140270 kg ≈ 140,0 tonn
(Inkludert alle bjelker/søyler/avstivninger/dekke/trapper/fester)
3. Full detaljert materialliste (revidert for 15 m bredde, alle mengder)
3.1 Vegg- og takmaterialer
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
|
AAC-panel (yttervegg) |
100mm, 600×2400mm, brannsikker |
2184 |
m² |
|
AAC-panel (innvendig vegg) |
100 mm, 600×2400 mm, lydisolert |
3264 |
m² |
|
AAC mørtel (installasjon) |
M5 sementmørtel |
75 |
m³ |
|
Farge stålfliser (tak) |
0,5 mm PVDF-belegg |
1360 |
m² |
|
Glassullisolasjon (tak) |
100 mm, 48 kg/m³, brannsikker |
1360 |
m² |
|
Tak vanntett underlag |
0,4 mm polyetylenfilm |
1360 |
m² |
|
Gipsplater (tak) |
12,5 mm, brannsikker- |
2656 |
m² |
|
Galvanisert takkjøl |
U50×19×0.5 |
5312 |
Meter |
|
Takkoblingsbeslag |
Galvanisert stål |
8000 |
Stykker |
3.2 Rom- og baderom (80 rom, komplett sett)
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
|
Keramisk servant på badet |
Servant + PVC-skap |
80 |
Sett |
|
Gulv-montert dobbelt-spyletoalett |
Keramikk,-vannbesparende |
80 |
Stykker |
|
Integrert dusjrom |
2m×2m, herdet glass+aluminium |
80 |
Sett |
|
Baderomsvindu |
Aluminiumsramme, 60×40cm, herdet glass |
80 |
Stykker |
|
Romvindu |
Aluminiumsramme, 2×1,6m, doble-glass |
80 |
Stykker |
|
Rom Dør i massivt tre |
90×210cm, stålramme |
80 |
Stykker |
|
Baderomsglassdør |
80×210cm, frostet glass |
80 |
Stykker |
|
Dørbeslag i rustfritt stål |
Håndtak + lås + hengsel |
320 |
Sett |
|
Rom Vinylgulv |
2 mm, slitebestandig- |
1536 |
m² |
|
Anti-skliflis på bad |
600×600mm, keramikk |
320 |
m² |
|
Veggflis på bad |
300×600 mm, keramikk (full høyde) |
1024 |
m² |
|
Flislim og fugemasse |
Keramiske fliser spesial |
45 |
m³ |
3.3 VVS-system (fullhydraulisk, varmt/kaldt vann + drenering)
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
|
PVC kaldtvannsrør |
DN20, matvare- |
4800 |
Meter |
|
PVC varmtvannsrør |
DN20, varmebestandig- |
2400 |
Meter |
|
PVC toalettavløpsrør |
DN110, høy-styrke |
1200 |
Meter |
|
PVC vask/dusj avløpsrør |
DN50, høy-styrke |
1800 |
Meter |
|
Rørkoblinger (DN20/50/110) |
Albue/t-skjorte/kobling/hette |
3600 |
Stykker |
|
Digital vannmåler |
DN20, brasiliansk standard |
80 |
Stykker |
|
Varmtvannssirkulasjonspumpe |
1,5 kW, 3m³/t |
4 |
Sett |
|
Elektrisk varmtvannsbereder |
50L, energisparende- |
80 |
Stykker |
|
Vanntett membran på badet |
1,5 mm polyuretan |
384 |
m² |
|
Kloakkkum |
Betong, DN300 |
6 |
Stykker |
|
Vannstoppstrimmel |
Gummi, for baderomskanter |
1280 |
Meter |
|
Vinkelventil/dusjblander |
Rustfritt stål |
320 |
Stykker |
|
Vask kran |
Rustfritt stål, kaldt/varmt |
80 |
Stykker |
3.4 Elektrisk system (kompatibel med brasiliansk NBR 5410)
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
|
Kobberkabel (belysning) |
BV2,5 mm², PVC-isolert |
19200 |
Meter |
|
Kobberkabel (strøm) |
BV4mm², PVC-isolert |
12000 |
Meter |
|
Kobberkabel (AC) |
BV6mm², PVC-isolert |
7200 |
Meter |
|
Galvanisert PVC kabelbakke |
100×50 mm |
480 |
Meter |
|
Hovedfordelingsboks |
120A, jordfeilvern |
1 |
Stykke |
|
Filial distribusjonsboks |
80A, per rom |
80 |
Stykker |
|
Enkel-lysbryter |
16A, plast |
240 |
Stykker |
|
5-hulls strømuttak |
10A, vanntett (bad) |
640 |
Stykker |
|
12W LED Downlight |
Varm hvit, innfelt |
320 |
Stykker |
|
8-tommers avtrekksvifte for bad |
30W, stillegående |
80 |
Stykker |
|
1,5 HK Split-type AC |
Inverter,-energisparende |
80 |
Sett |
|
Røykvarsler (brannalarm) |
Fotoelektrisk |
160 |
Stykker |
|
Nødlys |
3W, batteri-støttet |
40 |
Stykker |
|
Hovedstrømbryter |
100A, jordfeilvern |
1 |
Stykke |
|
Kabelklemmer/stropper |
Nylon/stål |
10000 |
Stykker |
3.5 Betong og armering (støpt gulvplate-på-plass)
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
|
C30 Ferdig-betong |
For 2. etasjes plate (120mm) |
149.04 |
m³ |
|
HRB400 armeringsstål |
Φ12@200, for platenett |
5760 |
kg |
|
Ståltråd |
22# galvanisert |
120 |
kg |
|
Betongfrigjøringsmiddel |
Vann-basert |
20 |
Liter |
3.6 Diverse og etterbehandlingsmaterialer
|
Materialbeskrivelse |
Spesifikasjon |
Mengde |
Enhet |
|
Stålkonstruksjon Varmgalvanisering |
Varm dukkert |
300 |
Liter |
|
AAC Vegg Interiørmaling |
Matt latex maling |
900 |
Liter |
|
AAC Vegg utvendig maling |
Værbestandig-akryl |
600 |
Liter |
|
Silikonforsegling |
Værbestandig-(vindu/dør) |
600 |
Rør |
|
Ekspansjonsfugefyller |
Polyuretan |
200 |
Liter |
|
Konstruksjonslim |
For gipsplater/kjøl |
150 |
Liter |
4. Viktige konstruksjonsmerknader (Santos, Brasil-tilpasning)
Stålkonstruksjon: Alle CBC stålkomponenter er prefabrikkert i fabrikken, galvanisert for kystkorrosjonsbestandighet (Santos marint klima); på-installasjon med høy-bolter (ingen sveising for hovedrammen).
Ståldekke og betong: 1 mm galvanisert dekke festet med selv-borende skruer ( Mindre enn eller lik 300 mm avstand); C30 betongherding Større enn eller lik 7 dager, trykkfasthet Større enn eller lik 20MPa før lastpåføring.
Installasjon av AAC-panel: Bruk CBC spesialstålkoblinger; vertikalitetstoleranse Mindre enn eller lik 3mm/m, horisontaltoleranse Mindre enn eller lik 2mm/m; forsegle alle skjøter med silikonforsegling for lyd-/vanntetting.
MEP-samsvar: VVS-trykktest (0,6 MPa, 30 minutter ingen lekkasje); elektriske ledninger fullt kompatibel medBrasiliansk NBR 5410; alt elektrisk inventar med INMETRO-sertifisering.
Tak og vanntetting: 100 mm glassull for termisk isolasjon (Santos høy temperatur/fuktighet); tak vanntett underlag overlappet Større enn eller lik 150 mm; vanntetting på badet testet med 24 timers nedsenking i vann.
