120 kvadratmeter enkelt-etasjes husdesign (Filippinene/Chile/Papua Ny-Guinea)
Huset har en praktisk rektangulær layout, og tilpasser seg fullt ut til klimakarakteristikkene (høy temperatur, kraftig nedbør i tropiske områder, høy seismisk risiko og kystsaltspray i delvis områder) på Filippinene, Chile og Papua Ny-Guinea (PNG)
produkt introduksjon
120 kvadratmeter enkelt-etasjes husdesign (Filippinene/Chile/Papua Ny-Guinea)
I. Planløsning (Mål: 10m × 12m, totalt areal: 120㎡)
Layoutbeskrivelse
Huset vedtar en praktisk rektangulær layout, fullt tilpasset klimakarakteristikkene (høy temperatur, kraftig nedbør i tropiske områder, høy seismisk risiko og kystsaltspray i delvis områder) på Filippinene, Chile, Peru og Papua Ny-Guinea (PNG). Den er delt inn i funksjonelle soner: 3 soverom, 2 bad, et åpent kjøkken, en stue og en overbygd veranda (for å motstå regn, sterkt sollys og tropiske sykloner i PNG-kystområder). Den overordnede utformingen sikrer god ventilasjon og belysning, med store vinduer installert i stuen og soverommene, og samsvarer med hvert lands kjernebyggeforskrifter for seismisk motstand,-fuktighetssikring og brannsikkerhet.
Sonedetaljer
Stue: 4m × 5m=20㎡. Ligger i sentrum av huset, koblet til det åpne kjøkkenet og verandaen for praktiske daglige aktiviteter og sosialt samvær.
Åpent kjøkken: 3m × 4m=12㎡. I tilknytning til stuen, med benkeplate som skiller de to områdene. Utstyrt med et vindu (større enn eller lik 15 % av kjøkkenområdet) for røykavtrekk og ventilasjon, i samsvar med Filippinernes nasjonale byggekode (NBCP) krav til naturlig ventilasjon. En røykvarsler koblet til et lokalt alarmsystem anbefales for å oppfylle Chiles Norma Chilena (NCh) 2353 brannsikkerhetsstandarder, og kokeområdet holder 1,5 m avstand fra innervegger per NBCP.
Soverom:
Hovedsoverom: 4m × 4,5m=18㎡. Med eget-bad (3m × 2m=6㎡), innebygget-garderobeskap og et stort vindu som vender mot sør for naturlig lys.
Soverom 2: 3,5 m × 4 m=14㎡. Passer for barn eller gjester, med en innebygd garderobe.-
Soverom 3: 3,5 m × 4 m=14㎡. Multi-funksjonelt rom, kan brukes som soverom eller arbeidsrom.
Bad:
Eget-bad (hovedsoverom): 3m × 2m=6㎡. Utstyrt med toalett, dusj og servant.
Offentlig bad: 3m × 2m=6㎡. Ligger mellom soverom 2 og soverom 3, utstyrt med toalett, dusj og vask for felles bruk.
Korridor: 1,5 m × 8 m=12㎡. Kobler sammen alle rom, og sikrer jevn trafikkflyt.
Overbygd veranda: 2m × 5m=10㎡. Plassert ved inngangen, gir et overgangsrom og beskytter døren mot regn. For PNG-kystområder er verandaen forsterket med vind-bestandige braketter og takstolavstand redusert til 600 mm for å motstå tropiske sykloner (vindhastighet større enn eller lik 150 km/t), i tråd med PNG National Building Code (2014).
Dør og vindu layout
Hoveddør: 1 sett (1,2m × 2,1m). Plassert på verandaen, laget av anti-aluminiumslegering med sikkerhetslås.
Soveromsdører: 3 sett (0,9m × 2,1m hver). Innvendige tredører med lydisolering.
Baderomsdører: 2 sett (0,8m × 2,1m hver). Vanntette dører i aluminiumslegering.
Windows: 8 sett totalt. Store skyvevinduer (1,5m × 1,8m hver) i stuen og hovedsoverommet; vindusvinduer (1,2m × 1,5m hver) på andre soverom og kjøkken. Alle vinduer bruker dobbelt-herdet glass med anti-UV- og lydisolasjonsfunksjoner, utstyrt med myggskjermer (obligatorisk i Filippinens tropiske områder) og marine- aluminiumslegeringsrammer for PNG-kystsaltspraymotstand, i samsvar med lokale korrosjonsstandarder.
II. Materialliste, mengde og budsjett
Merk: Mengden beregnes basert på det faktiske byggeområdet, strukturelle krav og hvert lands byggeforskrifter, med en margin på 5 % for materialtap. Alt materiale har lokal sertifisering: BPS-merke (Filippinene), INN-sertifisering (Chile) og PNGSI-samsvar (PNG) for å møte regionale regulatoriske krav.
1. Ytterveggmaterialer
|
Materialnavn |
Spesifikasjon |
Mengde |
Merknader |
|
Sementfiber utvendig sidekledning |
1220 mm × 2440 mm × 8 mm |
52 ark |
Værbestandig, anti-korrosjon |
|
OSB bord |
1220 mm × 2440 mm × 12 mm |
52 ark |
Strukturell stabilitet; kjemikalie-behandlet for termittresistens (Philippines NBCP kapittel 8 skadedyrkontrollkrav) |
|
Pustende membran |
1,5m × 50m/rull |
8 ruller |
Fuktighetssikker-, pustende |
|
Lett stålkjøl |
U-type, 75 mm × 50 mm × 0,8 mm (oppgradering til 1,0 mm tykkelse for Chiles seismiske standard NCh 433) |
120 stykker (3m/stk) |
Innramming av ytre vegger; anti-seismiske festemidler som brukes for tilkoblinger (Filippinene NBCP seismisk sone 4-overholdelse) |
|
Glassull isolasjon |
1200 mm × 600 mm × 75 mm |
180 stykker |
Termisk isolasjon, lydisolering |
|
Gipsplate |
1220 mm × 2440 mm × 12 mm |
52 ark |
Innvendig lag av yttervegg |
|
Tetningsmasse og festemidler |
Tetningsmasse, selvskruende-skruer |
1 sett |
For montering og tetting |
2. Innvendige veggmaterialer
|
Materialnavn |
Spesifikasjon |
Mengde |
Merknader |
|
Gipsplate |
1220 mm × 2440 mm × 12 mm |
104 ark |
Dobbelt-lag for innervegger |
|
Lett stålkjøl |
U-type, 75 mm × 50 mm × 0,8 mm |
180 stykker (3m/stk) |
Innramming av innvendig vegg |
|
Glassull isolasjon |
1200 mm × 600 mm × 75 mm |
220 stykker |
Termisk isolasjon, lydisolering |
|
Tetningsmasse og festemidler |
Tetningsmasse, selvskruende-skruer |
1 sett |
For montering og tetting |
3. Takmaterialer
|
Materialnavn |
Spesifikasjon |
Mengde |
Merknader |
|
Farge stål enkel flis |
1000 mm × 3000 mm × 0,5 mm; reflekterende belegg valgfritt for Chiles nordlige tørre områder |
40 stykker |
Værbestandig, anti-rust |
|
OSB bord |
1220 mm × 2440 mm × 15 mm |
52 ark |
Takgrunnlag |
|
Pustende membran |
1,5m × 50m/rull |
8 ruller |
Fuktighetssikker-, pustende |
|
Lett takstol i stål |
Tilpasset, 10m spennvidde |
12 sett |
Takstøttestruktur; seismisk lastberegning utført (Chile NCh 433, PNG AS/NZS 1170 samsvar) |
|
Glassull isolasjon |
1200 mm × 600 mm × 100 mm (oppgradering til 150 mm for Chiles sørlige kalde klima, NCh 1535 termisk standard) |
200 stykker |
Tak termisk isolasjon |
|
Gipsplater (tak) |
1220 mm × 2440 mm × 12 mm |
52 ark |
Taktak |
|
Takfester og innslag |
Takspiker, blink, mønehatter |
1 sett |
For taktetting og festing; blinking strekker seg 150 mm utover veggkanter (Chile NCh 1682 vanntett krav) |
4. Dører og vinduer
|
Materialnavn |
Spesifikasjon |
Mengde |
Merknader |
|
Hoveddør i aluminiumslegering |
1,2 m × 2,1 m, dobbelt-lags herdet glass; marine-legering for PNG-kystkorrosjonsbestandighet |
1 sett |
Sikkerhet, værbestandig |
|
Innvendige tredører |
0,9m × 2,1m, lydisolering |
3 sett |
Soveromsdører |
|
Vanntette dører i aluminiumslegering |
0,8m × 2,1m, vanntett |
2 sett |
Baderomsdører |
|
Skyvevinduer |
1,5 m × 1,8 m, dobbelt-herdet glass |
4 sett |
Stue, hovedsoverom |
|
Casement Vinduer |
1,2 m × 1,5 m, dobbelt-herdet glass |
4 sett |
Andre soverom, kjøkken |
|
Dør- og vindusbeslag |
Hengsler, låser, håndtak, skyveskinner |
1 sett |
For dør- og vindusmontering; 316 festemidler i rustfritt stål brukt for PNG-kystsaltspraymotstand |
5. Andre hjelpematerialer
|
Materialnavn |
Spesifikasjon |
Mengde |
Merknader |
|
Betong (gulvplate) |
C25 betong |
36 m³ |
Gulvbunn, 10 cm tykkelse; heve 300 mm-500 mm for PNG-flomutsatte områder; C25-styrken møter Chile NCh 1603 og Filippinene NBCP |
|
Stålstenger |
Φ12mm, Φ16mm |
2,5 tonn |
Armering for gulvplate; 0,8 % minimumsforhold (Filippinske NBCP-samsvar) for å motstå seismisk bevegelse |
|
Vanntett membran (bad) |
PVC vanntett membran |
20 ㎡ |
Vanntetting av gulv og vegger på badet; dekker vegger opp til 300 mm høyde (kompatibel med alle tre lands rørleggerregler) |
|
Gulvfliser (bad/kjøkken) |
600 mm × 600 mm, -sklisikker |
30 ㎡ |
Vanntett, -sklisikker |
III. Notater
Planløsningen kan justeres i henhold til lokalt klima og levevaner (f.eks. utvide verandaen i Filippinens kraftige nedbørsområder, heve gulvplaten for PNG-flommotstandskraft). Alle justeringer må samsvare med lokale byggeforskrifter (NBCP for Filippinene, NCh-serien for Chile, PNG National Building Code 2014 for PNG).

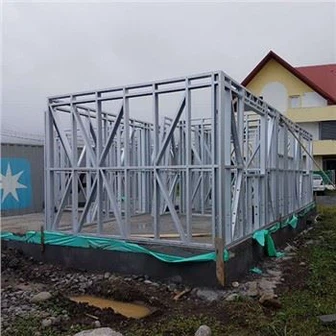

Den lette stålkonstruksjonen er egnet for de seismiske og klimaforholdene i mållandene, med fordelene med lett vekt, høy styrke og rask konstruksjon. Seismiske designparametere er skreddersydd for hver region: Filippinene (seismisk sone 4), Chile (seismisk sone 5), PNG (seismisk sone 3-4), og antiseismiske forbindelser er obligatoriske.
Alle materialer oppfyller lokale byggeforskrifter og har god holdbarhet og tilpasningsevne til det lokale miljøet (f.eks. anti-korrosjon, anti-UV, fuktsikker-). Ytterligere tiltak inkluderer termittbarrierer (Filippinene), reflekterende takbelegg (nordlige regioner i Chile) og marine-materialer (PNG kystområder).
Administrativ overholdelse: Sikre en byggetillatelse (Filippinene), Permiso de Construcción (Chile) eller byggegodkjenning (PNG) før bygging. Engasjer lokale lisensierte ingeniører for-tilsyn på stedet, spesielt for strukturelle forbindelser og vanntetting, for å sikre overholdelse av koden under implementering.
Manglende materialer for nøkkelferdig levering (120㎡ Single-Story House)
Nøkkelferdig levering krever at huset er fullt funksjonelt og klar for innflytting, og dekker innvendig etterbehandling, rørleggerarbeid, elektro, VVS, inventar og mindre utvendige arbeider. Den eksisterende materiallisten inkluderer kun konstruksjonsmaterialer, vegger, tak og grunnleggende hjelpematerialer; følgende kategorier mangler, med hensyn til overholdelse av byggeforskriftene for Filippinene, Chile og PNG.
1. Rørleggersystem materialer
Kritisk for baderoms- og kjøkkenfunksjonalitet, må overholde lokale rørleggerregler (Filippinene NBCP Chapter 17, Chile NCh 1302, PNG Water Supply Standards).
|
Materialnavn |
Spesifikasjon |
Mengdeanslag |
Merknader (Kodeoverholdelse og tilpasningsevne) |
|
PVC/PEX rør |
DN20-DN50 (vannforsyning); DN50-DN110 (drenering) |
80-100m (tilførsel); 50-60m (drenering) |
Korrosjonsbestandig-PEX for PNG-kystområder; PVC oppfyller Chile NCh 1302 trykkstandarder |
|
Rørkoblinger |
Albuer, tees, koblinger, feller, tilbakeslagsventiler |
1 sett (40-50 stykker) |
316 rustfritt stålbeslag for PNG; lekkasjesikkert design som kreves av alle tre landene |
|
Sanitærutstyr |
Toaletter (2 enheter), dusjer (2 enheter), vasker (3 enheter: 2 bad + 1 kjøkken) |
7 enheter totalt |
Vannsparende-modeller (obligatorisk i Chile NCh 1302); anti-tilstoppingsdesign for Filippinernes harde vann |
|
Varmtvannsbereder |
Elektrisk (100L) eller gass (avhengig av lokal forsyning) |
1 enhet |
Samsvarer med lokale elektriske/gass-forskrifter; anti-overopphetingsbeskyttelse (PNG og Filippinene) |
|
Septiktank/tilkoblingssett |
Prefabrikert betong (1000L) eller kompakt septiksystem |
1 sett |
Oppfyller PNGs miljøstandarder; riktig dreneringshelling (1-2%) per NBCP |
2. Materialer for elektrisk system
Viktig for strømforsyning, må overholde lokale elektriske forskrifter (Philippines PEC 2017, Chile NCh 2353, PNG AS/NZS 3000).
|
Materialnavn |
Spesifikasjon |
Mengdeanslag |
Merknader (Kodeoverholdelse og tilpasningsevne) |
|
Elektriske ledninger og kabler |
Kobbertråd (1,5 mm²-4 mm²), PVC-isolasjon |
150-200m |
Brannhemmende-isolasjon (Chile NCh 2353); UV-bestandig for utsatte områder (PNG) |
|
Strømbrytere og distribusjonsboks |
Hovedbryter (63A), grenbryter (16A-20A), jordfeilbrytere |
1 distribusjonsboks + 8-10 brytere |
Jordlekkasjevern (obligatorisk i alle tre land); seismisk-motstandsdyktig montering (Chile/PNG) |
|
Brytere og uttak |
Vanntette uttak (bad/kjøkken), vanlige brytere |
15-20 uttak + 10-12 brytere |
IP44-klassifisering for våte områder; barnesikre-utsalgssteder (anbefaling fra Filippinene NBCP) |
|
Lysarmaturer |
Taklamper (stue/soverom), arbeidslamper (kjøkken), servantlamper på badet |
8-10 enheter |
Energi-effektiv LED (obligatorisk i Chile); anti-fuktighetsdesign for bad |
|
Jordingssystem |
Jordstang (2m), jordingsledning (6mm²), klemmer |
1 sett |
Samsvarer med AS/NZS 3000 (PNG); riktig jording for å motstå lynnedslag (tropiske områder i Filippinene) |
3. HVAC og ventilasjonsmaterialer
Tilpasser seg lokalt klima: tropisk varme (Filippinene/PNG) og temperaturvariasjoner (Chile nord/sør).
|
Materialnavn |
Spesifikasjon |
Mengdeanslag |
Merknader (Kodeoverholdelse og tilpasningsevne) |
|
Klimaanlegg |
Split-type (1,5 hk for soverom, 2 hk for stue) |
4 enheter (3 soverom + 1 stue) |
Energi-effektiv (Filippinske DOE-standarder); kjølekapasitet tilpasset Chiles nordlige varme |
|
Takvifter |
48-56 tommer, værbestandig |
4 enheter (tilsvarer AC-plasseringer) |
Supplerende ventilasjon for høy luftfuktighet (Filippinene/PNG); rustsikre-blader (PNG kyst) |
|
Kjøkkenavtrekksvifte |
Kanal, 150 mm diameter |
1 enhet |
Samsvarer med Chile NCh 2353 brannsikkerhet; fjerner matlagingsdamp (åpent kjøkkendesign) |
|
Varmeovner (kun Chile) |
Elektriske panelovner eller gassvarmer |
2-3 enheter (soverom) |
Oppfyller NCh 1535 termiske standarder for sørlige Chiles kalde klima |
4. Innvendig etterbehandlingsmaterialer
Kompletterer boarealet med estetikk og funksjonalitet, og oppfyller lokale etterbehandlingsstandarder.
|
Materialnavn |
Spesifikasjon |
Mengdeanslag |
Merknader (Kodeoverholdelse og tilpasningsevne) |
|
Gulvmaterialer (ikke-våte områder) |
Vinylplank, laminat eller keramiske fliser |
90 ㎡ (stue/soverom/korridor) |
Vanntett vinyl for PNGs fuktighet; ripebestandig-(familiebruk); brann-vurdert (Chile NCh 1803) |
|
Veggmaling og grunning |
Vaskbar lateksmaling (interiør); værbestandig-maling (utvendig veranda) |
20-25 liter (interiør); 5-8 liter (utvendig) |
Anti-muggformel (Filippinene/PNG); UV-bestandig utvendig maling (alle land) |
|
Innebygde-garderober og skap |
Kryssfiner/sponplate med melaminfinish |
3 garderober (soverom) + 1 kjøkkenskapssett |
Termitt-behandlet tre (Filippinene); fuktbestandige-plater (PNG); seismisk montering (Chile) |
|
Interiør Trim & Molding |
PVC- eller trelister (dør-/vinduskanter, takgesimser) |
40-50 meter |
PVC for våtrom (bad); tre for estetikk (stue/soverom) |
|
Kjøkken Benkeplate |
Granitt, kvarts eller laminat |
12 ㎡ (matcher kjøkkenområdet) |
Varme-bestandig (Chile NCh 2353); flekksikker-og lett å rengjøre (alle land) |
5. Utvendige hjelpematerialer
Sikrer utvendig fullstendighet og samsvar med lokale sikkerhets-/miljøstandarder.
|
Materialnavn |
Spesifikasjon |
Mengdeanslag |
Merknader (Kodeoverholdelse og tilpasningsevne) |
|
Takrenner og nedløp |
Aluminium eller PVC (100 mm diameter) |
30-40 meter (renner) + 4-6 nedløp |
Marine-aluminium (PNG kyst); riktig skråning for mye nedbør (Filippinene/Chile sør) |
|
Utvendig trapp/rampe (hvis nødvendig) |
Betong eller metall (for skrånende partier) |
1 sett |
-sklisikker overflate (alle land); seismisk forsterkning (Chile/PNG) |
|
Gjerde (perimeter) |
Metall- eller betongstolper med trådnett/trelameller |
30-40 meter |
Anti-metall (PNG); høyde samsvarer med lokale reguleringslover (alle land) |
|
Innkjørsel/Gangvei Asfaltering |
Betongplater eller grus |
20-30 ㎡ |
Permeabel asfaltering (PNG miljøstandarder); last-bærende for kjøretøy |
6. Sikkerhet og diverse materialer
Obligatorisk for beboelsesgodkjenning, som dekker brannsikkerhet, sikkerhet og mindre nødvendigheter.
|
Materialnavn |
Spesifikasjon |
Mengdeanslag |
Merknader (Kodeoverholdelse og tilpasningsevne) |
|
Brannslukningsapparater |
Tørrkjemikalier (2 kg) |
2-3 enheter |
Montert nær kjøkken og utganger (Chile NCh 2353, Filippinene NBCP kapittel 9) |
|
Røyk- og karbonmonoksiddetektorer |
Batteri-drevet eller kablet |
3-4 enheter |
Sammenkoblet (Chile NCh 2353); obligatorisk for-gassoppvarmede hus (Chile/PNG) |
|
Sikkerhetslåser og gitter |
Deadbolts (dører), vindusgitter (første etasje) |
1 sett (låser) + 4-6 vindusgitter |
Anti-tyveridesign; avtakbare gitter for nødutganger (Filippinene NBCP) |
|
Dørklokker og postkasse |
Trådløs ringeklokke, værbestandig-postkasse |
1 hver |
Postkasse med lås (alle land); ringeklokkevolum justerbar |
Nøkkelmerknader for nøkkelferdig overholdelse
Alle materialer må ha lokale sertifiseringer (BPS, INN, PNGSI) for å samsvare med den eksisterende designens rammeverk for samsvar med kode.
Regionale justeringer: Prioriter anti-fuktighets-/termittmaterialer for Filippinene/PNG, seismikkbestandige-armaturer for Chile og korrosjonssikre-deler for PNG-kystområder.
Installasjonsarbeid for disse systemene (VVS, elektro, etterbehandling) er ikke inkludert i det opprinnelige budsjettet og er avgjørende for nøkkelferdig levering.
Du kommer kanskje også til å like
Sende bookingforespørsel
