Stålkonstruksjon for DAVARA leilighetsprosjekt i Papua Ny-Guinea

Strukturell designrapport og materialmengde og kostnadsestimat|DAVARA boligprosjekt, Papua Ny-Guinea





1.1 Prosjektplassering

Davara-området, Papua Ny-Guinea (PNG)

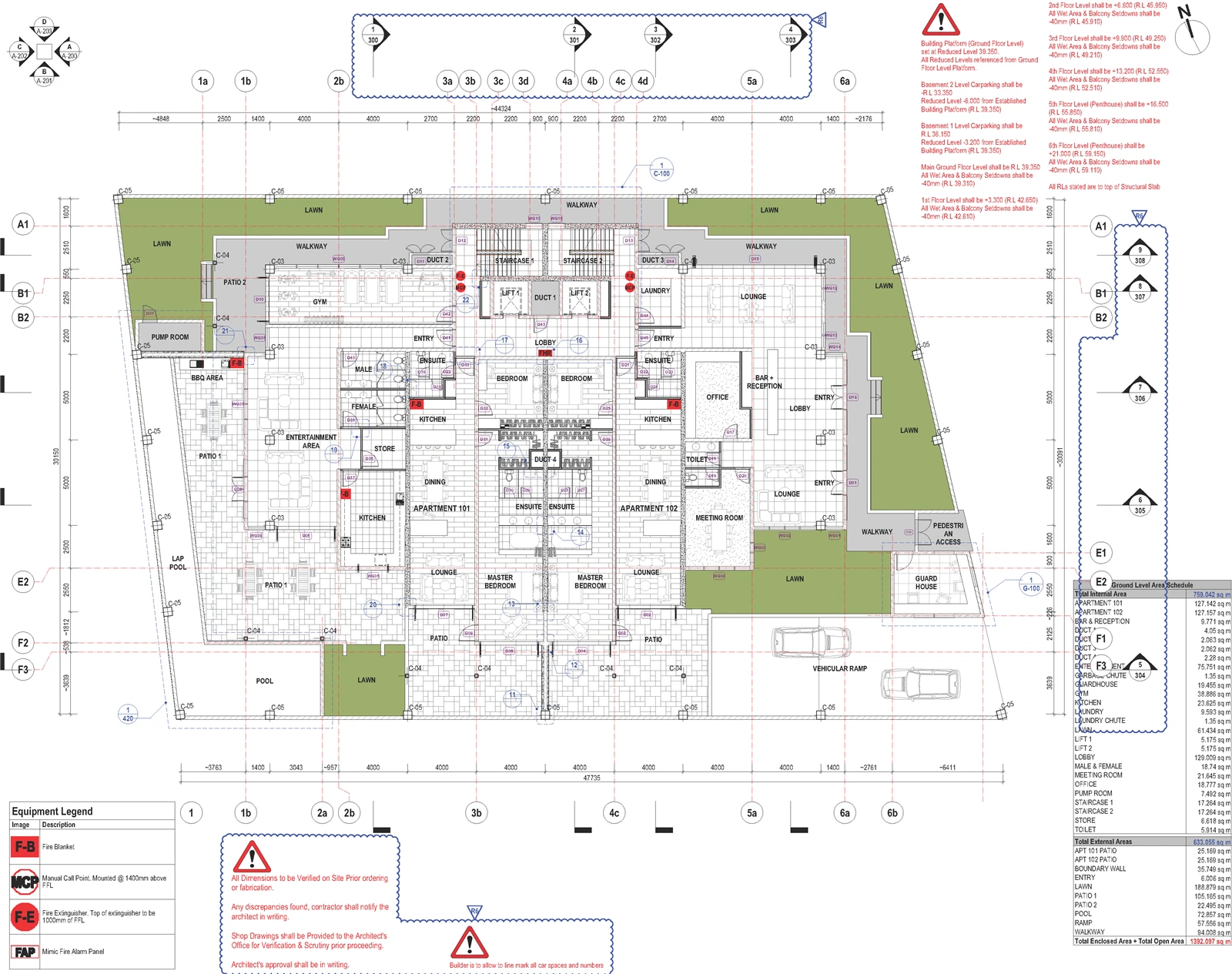

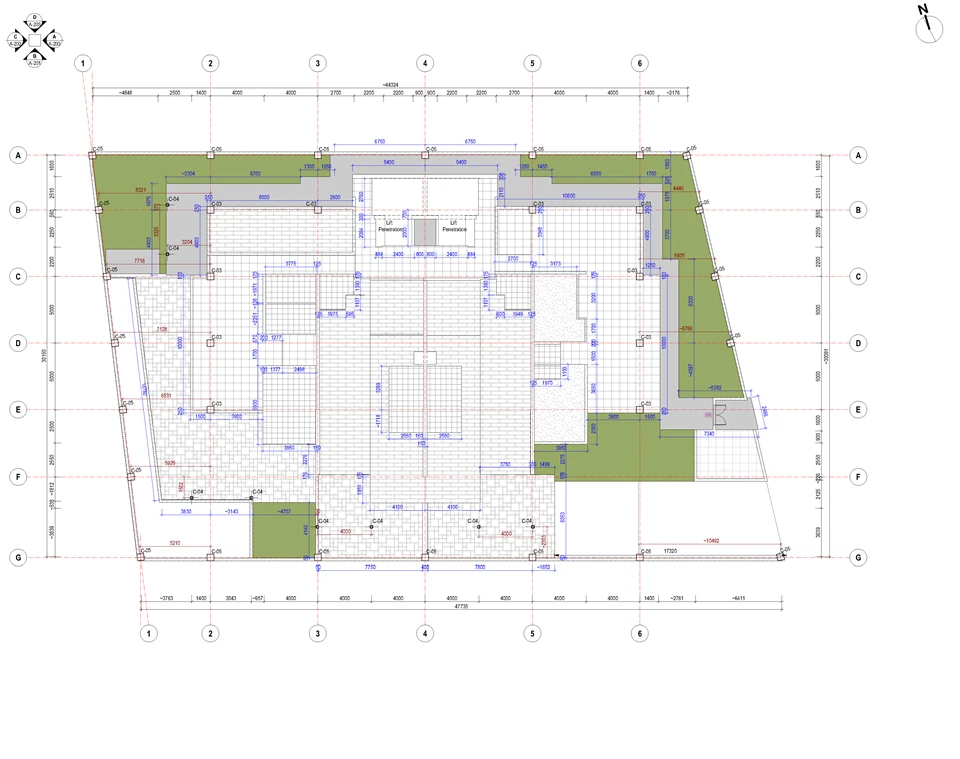

1.2 Bygningsdimensjon og etasjeinndeling

Byggegrunndimensjon: 44m (lengde) × 30m (bredde)

Kjeller 2 (B2): Planstørrelse 30m × 30m, underjordisk armert betong innelukket struktur matchet med CBC hovedstålramme

Kjeller 1 (B1) ~ 5. etasje: Standard gulvplanstørrelse 44m × 30m

6. etasje: Toppetasjen tilbaketrukket plan størrelse 34,8m × 25m

Totalt struktursystem: CBC Main Steel Structure + Light Gauge Steel (LGS) Composite Wall System



1.3 Samsvar med designkode

PNG National Building Code 2023 (PNG NBC): Obligatorisk lokal konstruksjon, seismikk, vindlast, brann og korrosjonsspesifikasjoner

Australian National Construction Code (NCC 2022)

AS 4100: Strukturell varmvalset-konstruksjonsstandard for stålkonstruksjoner

AS/NZS 4600: Kald-formet Light Gauge Steel Strukturstandard

FrameCAD International Production & Design Standard

G550-AZ150 Galvanisert stål Materiale Australian Material Standard

CBC Global Prefabricated Steel Housing System Standard



1.4 Kjernestruktur og konvoluttkonstruksjonsdetaljer

Lett stålveggsystem: 150 mm C-type LGS-bolt, G550-AZ150 sink-aluminiumbelagt stål, FrameCAD integrert design og fabrikkprefabrikasjon; 150 mm steinull termisk isolasjon fylt inne i hulrommet

Etterbehandling av ytre vegger: 12 mm sementfiberplate + pustende vanntett membran

Innvendig veggfinish: 12mm standard gipsplate

Gulvsystem: Gulvdekke i galvanisert stål + skjærestendere, 150 mm støpt-in-situ gulvplate av komposittbetong

Taksystem: 9 mm undertak av gipsplater

M&E System: Komplett sett CBC-merkede elektriske, vannforsynings- og avløpsmaterialer, 100 % australsk standardsertifisert,-monteringsinstallasjon på stedet





2.1 Lokal miljøbelastningsparameter

Grunnleggende vindhastighet (PNG kystområde): 48m/s (PNG NBC obligatorisk verdi)

Seismisk befestningsintensitet: Grad 7, lokalitetsjordklasse C

Luftfuktighet i omgivelsene: 85 % årlig gjennomsnitt, høy marinkloridkorrosjonsmiljø

Levende belastning: Boligetasje 2,0kN/㎡, offentlig toalett og bad 2,5kN/㎡, takstrøm 0,75kN/㎡

Egenbelastning: egenvekt- av stålkonstruksjon, veggkapsling, gulvbetong, etterbehandling og M&E-tilbehør



2.2 Strukturelt systemdesignprinsipp

Vedta CBC stiv ramme stål hovedstruktur for kjeller og overbygning lagersystem; lett stålvegg som ikke-last-bærende skillevegg og ekstern kapslingskomponent; stålrammeavstivningssystem optimalisert for PNG-tyfoner og seismiske arbeidsforhold; total korrosjonsmotstand oppgradert for tropisk marint klima, alle stålkomponenter oppfyller AZ150 anti-korrosjonsbeleggkrav.



3.1 Underjordisk struktur (B2+B1) Hovedstålseksjon

B2-søyle (30m×30m kjernesone): H-seksjon Stål H450×220×12×16, Q355B varmgalvanisert stål-

B2 Hovedbjelke: H400×180×10×14 Galvanisert H Stål

B1 Søyle: H400×200×10×14 Galvanisert H Stål

B1 Sekundærbjelke: H300×150×8×12 Galvanisert H stål



3.2 Overbygg standardgulv (1F-5F, 44m×30m) stålseksjon

Hovedrammesøyle: H350×175×8×12 CBC standard prefabrikkert galvanisert stål

Lang-primær bjelke: H320×160×8×12 konstruksjonsstål

Sekundær gulvbjelke: H250×125×6×10 Galvanisert stålbjelke

Horisontal og vertikal avstivning: C180×70×20×2,5 kald-formet galvanisert kanalstål



3.3 6th Floor Retracted Floor (34,8m×25m) og takstålseksjon

6F Rammesøyle: H300×150×6×10 Lett H Stål

Takhovedbjelke: H280×140×6×10 værbestandig-galvanisert stål

Takpurlin: C200×75×20×2,8 G550 Galvanisert C Purlin



3.4 Lettmåler stålvegg spesialseksjon

Unified wall stud: 150mm C-type LGS, C150×50×15×0.8mm, G550-AZ150 råmateriale, FrameCAD automatisk stanse- og kutteproduksjon, oppfyller fullt ut australsk kaldformet stål og CBC-systemstandard





Ingen.	Materialbeskrivelse	Enhet	Totalt antall	Materialstandard og attributt
1	CBC viktigste tunge stålkonstruksjon	Tonn	580.00	AS4100, varm-galvanisert, PNG-kodekompatibel
2	150mm LGS lett stålveggramme	Tonn	170.00	G550-AZ150, FrameCAD, AS/NZS4600
3	Gulvdekke i galvanisert stål	㎡	8650.00	Dedikert komposittgulv, med matchende skjærstang
4	Ekstern 12 mm sementfiberplate	㎡	5650.00	Utvendig værbestandig, AU-standard
5	Innvendig 12 mm gipsplate (vegg)	㎡	18100.00	Brannsikker innvendig skilleplate
6	9mm takgipsplate	㎡	9500.00	Undertak spesialplate
7	Gulv keramiske fliser	㎡	9100.00	Antiskli fliser i PNG boligkvalitet-
8	Innvendig og utvendig bygningsdør	Sett	632	AU brannklassifisering, CBC støttedørsett
9	Termisk bruddvindu av aluminiumslegering	㎡	210.00	Vind- og korrosjonsbestandig, PNG kyststandard
10	0,5 mm Farge ståltakplate	㎡	750.00	Anti-takpanel i stål med rustfarge
11	150 mm steinull isolasjonsmateriale	㎡	5650.00	Vegghulrom termisk og lydisolering
12	Vanntett pustende membran	㎡	5650.00	Yttervegg vanntett lufttett lag
13	WC Toalettskål	Sett	60	AU standard sanitærutstyr, CBC-støtte
14	Integrert baderomsenhet	Sett	50	PNG boligbaderomsmodul
15	Uavhengig badekar	Sett	24	australsk standard sanitærprodukt
16	Servantskap	Sett	80	Komplett vannforsyning og dreneringstilbehør
17	150 mm støpt-in-situ gulvbetong	m³	1297.50	C30 Kommersiell Betong, PNG lokal blanding
18	Komplett sett CBC M&E hjelpematerialer	Lot	1	AU standard elektrisk, vannrør, passer hele pakken



Prismerknad: Enhetsprisen dekker fabrikkproduksjon, råmateriale, containerfrakt, PNG Port Moresby fortolling, lokal innlandstransport; unntatt jordarbeid, grunnbetong sivil konstruksjon, midlertidig byggeavgift; arbeidsinstallasjonskostnad inkludert i enhetspris for landingsenhet.

Ingen.	Materialkategori	Unit Landing Unit Price (USD)	Totalt antall	Deltotal kostnad (USD)
1	580 tonn CBC hovedstålstruktur	1.850 / Tonn	580T	1,073,000
2	170Ton G550 LGS Veggstål	2.200 / Tonn	170T	374,000
3	Galvanisert gulvdekk + skjærstang	18.5 / ㎡	8650㎡	160,025
4	Ekstern sementfiberplate + pustende membran	12.8 / ㎡	5650㎡	72,320
5	Vegg og tak Gipsplater Helt Sett	4.2 / ㎡	27600㎡	115,920
6	150 mm steinull isolasjon bomull	6.5 / ㎡	5650㎡	36,725
7	Gulv anti-keramiske fliser	15.2 / ㎡	9100㎡	138,320
8	632 sett innvendige og utvendige dører	195 / Sett	632 sett	123,240
9	210㎡ Vinduer i aluminiumslegering	88 / ㎡	210㎡	18,480
10	0,5 mm farge stål takpanel	22 / ㎡	750㎡	16,500
11	Komplett sett med sanitærutstyr (toalett+badekar+vask)	Integrert engangssum	1 Lott	92,600
12	CBC Brand AU Standard M&E Hele materialer	Integrert engangssum	1 Lott	215,000
13	150mm Site Støpt Gulv Betong	112 / m³	1297.5m³	145,320
14	Prosjektdesigngebyr + PNG-kodegodkjenningsgebyr	Engangssum	1 vare	89,500
15	Beredskapsrisikokostnad (8 % total materialkostnad)	Engangssum	1 vare	197,825
Total prosjektestimerte kostnad	---	---	2,860,575 USD



Alle hovedstålseksjoner, LGS-veggkomponenter, kabinettplater og M&E-materialer passerer PNG NBC 2023 og australske AS/NZS-standard dobbeltsertifisering, oppfyller tropisk høy luftfuktighet, tyfon og seismiske lokale bygningskrav.

FrameCAD prefabrikkert 150 mm C-type G550-AZ150 lett stålvegg matcher CBC modulært hussystem, fabrikkpre-produksjon reduserer byggesyklusen på stedet, tilpasser PNG lokale konstruksjonsarbeidsforhold.

Komposittstål-betong 150 mm gulvplate optimalisert for overbygningslastoverføring, krymping i kjellerstørrelse strukturell avstivningsforsterkning fullført, ingen strukturell sikkerhet skjult fare.

Hele materialmengden, stålforbruk og budsjettkostnad låst i henhold til eier levert originale prosjektdata, justerbar for materialmerke, fraktordning og lokale avgiftskrav.
