CBC stålkonstruksjon parkeringshus designforslag for Manila sentrum

CBC stålkonstruksjon parkeringshus designforslag for Manila sentrum



Dette prosjektet tar sikte på å bygge et 4-etasjers parkeringshus i stålkonstruksjon (inkludert første etasje) i sentrum av Manila, Filippinene, med en maksimal kapasitet på 120 parkeringsplasser. Ved å følge Philippine National Building Code (PD 1096) og National Structural Code of the Philippines (NSCP 2015), utnytter designet fullt ut CBC Steel Buildings' forhåndskonstruerte stålkonstruksjonssystemløsninger. CBC er ledende innen spesialtilpassede-konstruksjonsløsninger i stål, og tilbyr uovertruffen fleksibilitet, holdbarhet og kostnads-effektivitet-nøkkelfordeler som oppfyller de unike kravene til urban parkeringskonstruksjon i Manila. Strukturen vil integrere optimalisert plassplanlegging, kompatible ramper og sirkulasjonsbaner, og CBCs høyytelsesstålkomponenter for å sikre sikkerhet, effektivitet og langsiktig driftsverdi.







Parkeringshuset dekker et samlet areal på cirka 1880 kvadratmeter, med hver etasje på 470 kvadratmeter. For å maksimere plassutnyttelsen samtidig som den overholder filippinske standarder for parkeringsplasser, vedtar designet vinkelrette parkeringsarrangementer-hver standard parkeringsplass måler 2,5 m × 5 m, og tilgjengelige parkeringsplasser (totalt 4, som utgjør 3,3 % av totale plasser) er dimensjonert 3,7 m × 5,0 m etter behov. Den 4-etasjers strukturen er fordelt som følger: Første etasje (30 plasser), 1. etasje (30 plasser), 2. etasje (30 plasser) og 3. etasje (30 plasser), totalt 120 plasser.

CBCs pre-konstruerte stålsystem muliggjør store klare spenn uten påtrengende søyler, noe som er avgjørende for å optimalisere parkeringsoppsettet og sirkulasjonen. Søylegitteret er utformet som 8m × 8m, og balanserer strukturell stabilitet og plassfleksibilitet. Denne utformingen eliminerer kolonneinterferens i parkeringsganger, og tillater en 5,5m-bred hovedsirkulasjonsgang (oppfyller NSCP minimumskrav) og sikrer jevn bevegelse av kjøretøyet.

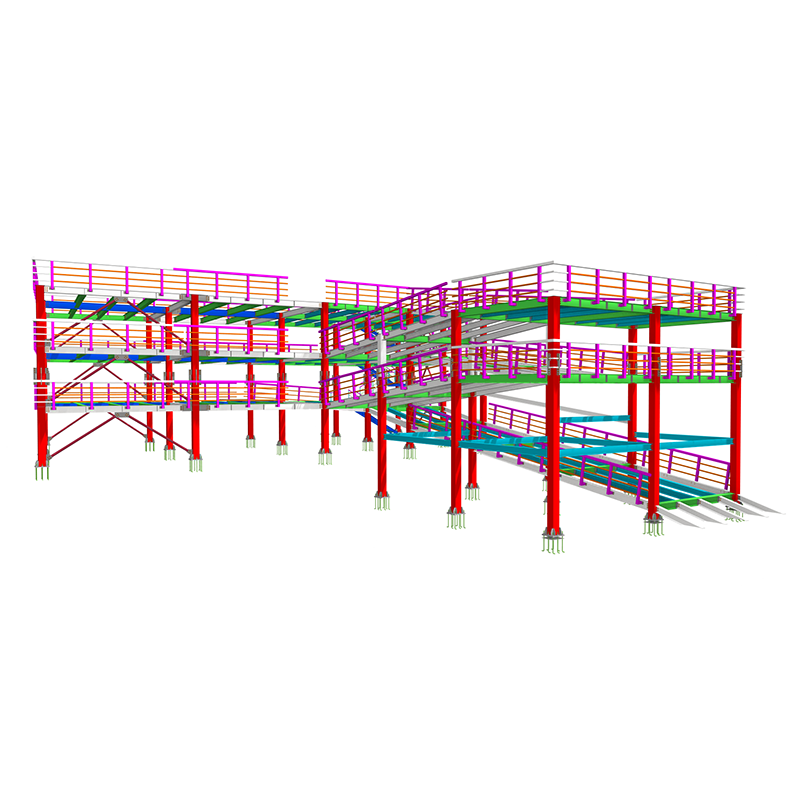

To-ramper er installert på den østlige siden av strukturen for å koble sammen alle etasjer, i samsvar med spesifikasjonene for trafikk og byggeforskrifter fra Filippinene. Rampegradienten er satt til 1:12 (8,33 %), med en bredde på 5,0 m for å imøtekomme samtidig toveis-trafikk. Rampens overflate er asfaltert med anti-skli stålplater integrert med CBCs strukturelle gulvsystem, noe som øker sikkerheten i Manilas fuktige klima.

Sirkulasjonsveier er designet for å minimere overbelastning: hver etasje har en løkkegang som forbinder parkeringsplasser til rampene, med tydelig skilting og belysningsintegrasjon. CBCs stålrammesystem muliggjør sømløs integrasjon av mekaniske, elektriske og VVS-systemer, inkludert innfelte belysnings- og ventilasjonskanaler, uten at det går på bekostning av gulvplass eller strukturell integritet.

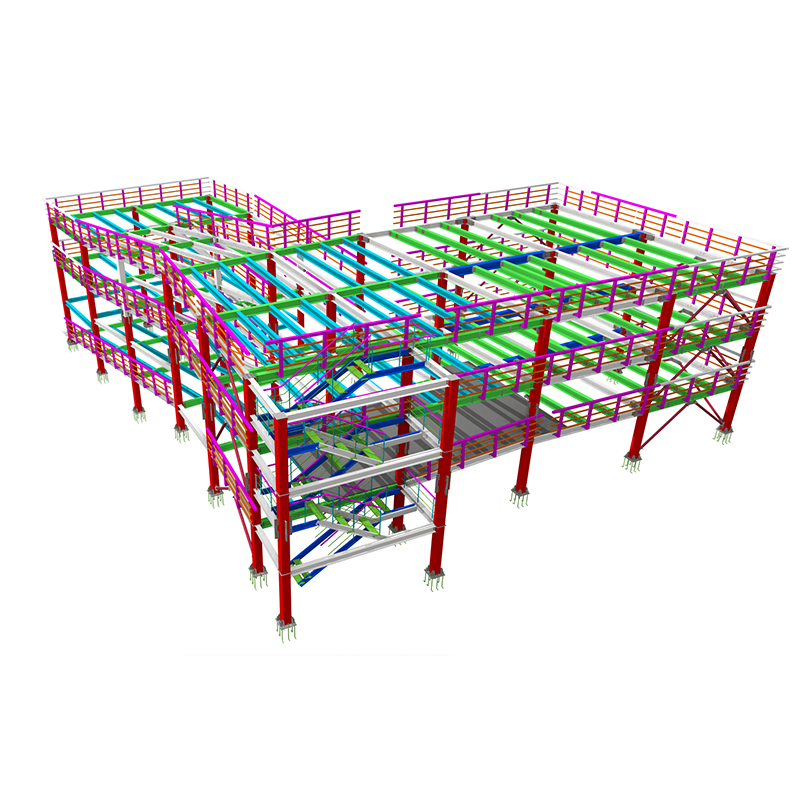

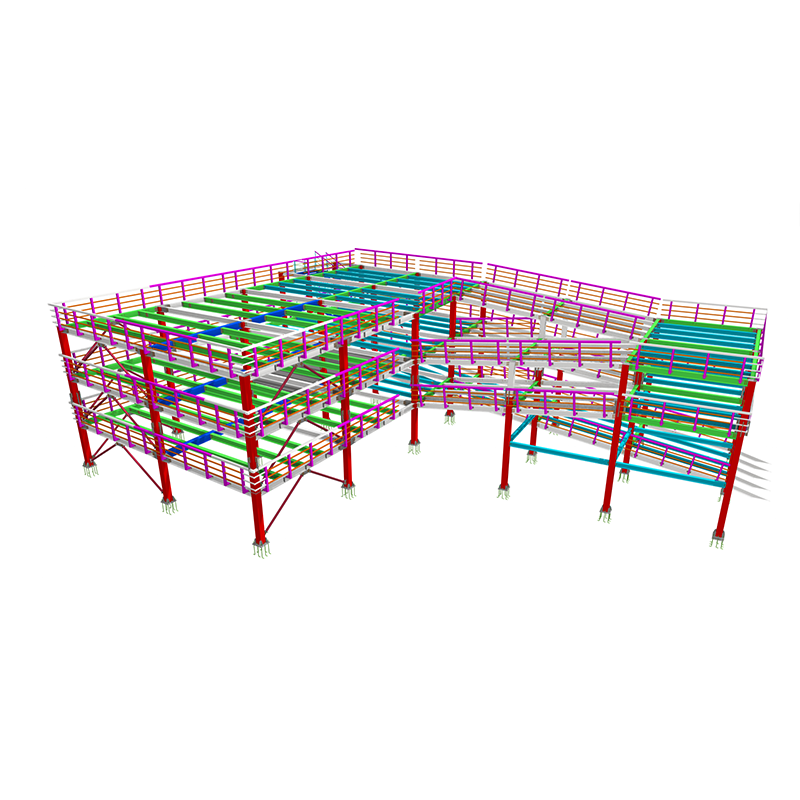

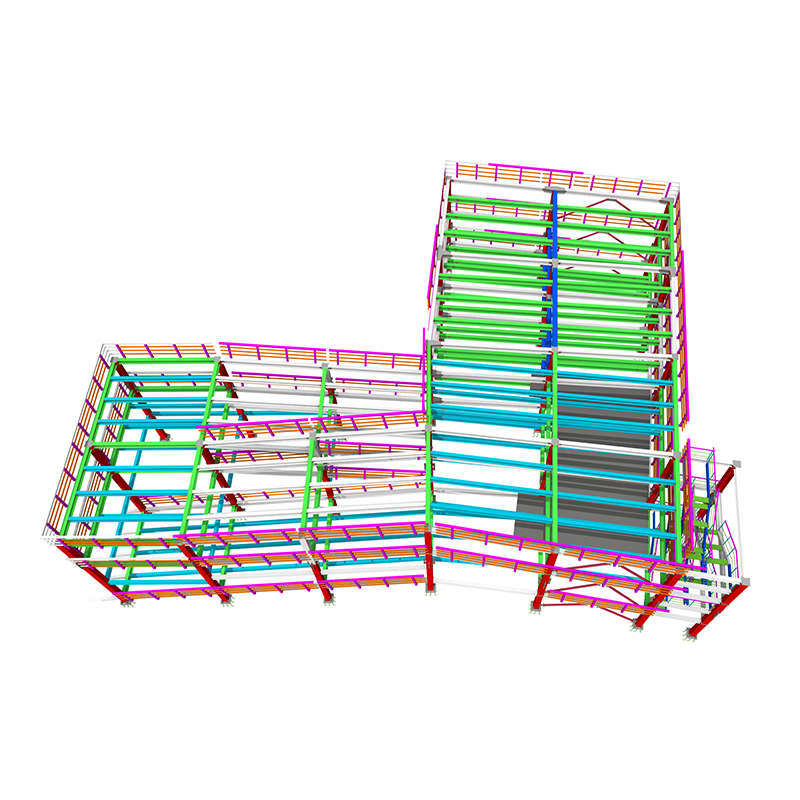

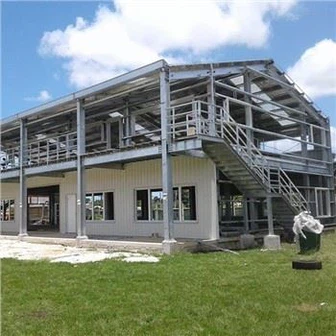

Den primære strukturen tar i bruk CBCs pre-konstruerte H-stålrammesystem, kjent for sitt styrke-til-vektforhold og seismisk motstand-som er essensielt for Manilas plassering i Pacific Ring of Fire. Nøkkelkomponenter inkluderer:

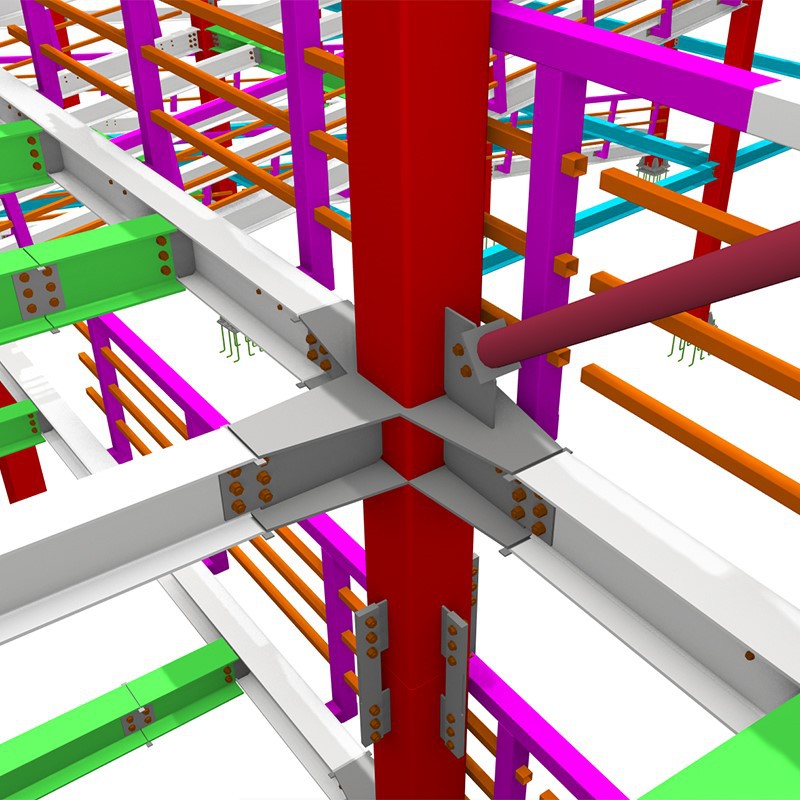

Søyler: CBCs tilpassede H-stålsøyler (HW 300×300×10×15) med bunnplater forankret til armert betongfundament, designet for å motstå aksiale belastninger og sideveis seismiske krefter.

Bjelker: CBCs I-stålbjelker (HN 400×200×8×13) som strekker seg over 8m, gir jevn lastfordeling og støtter gulvsystemet.

Gulvsystem: Dekke av komposittstål (1,2 mm tykt) med 100 mm armert betongbelegg, en CBC-signaturløsning som kombinerer ståls holdbarhet med betongens bæreevne.- Dette systemet reduserer egen-vekt samtidig som gulvets stivhet forbedres.

Avstivningssystem: Kryss-avstivning laget av CBCs høy-stålvinkler (L100×10) installert i kolonnerom for å motstå vind og seismiske sidekrefter, i samsvar med NSCP 2015 seismiske designkrav.

CBCs pre-produserte komponenter er produsert i ISO-sertifiserte anlegg, noe som sikrer presisjon og reduserer byggetiden- på stedet med 30–40 % sammenlignet med tradisjonelle betongkonstruksjoner. Dette er spesielt fordelaktig for Manilas urbane byggeplasser med begrenset plass og stramme tidsplaner.



Belastningsberegninger er i samsvar med NSCP 2015 og PD 1096, med CBCs konstruksjonsingeniørteam som optimaliserer komponentstørrelser for å balansere sikkerhet og kostnadseffektivitet-. Alle belastninger analyseres ved hjelp av SAP2000-programvare, integrert med CBCs pre-komponerte komponentdatabase.





Komposittgulvsystem: 2,5 kN/m² (inkludert ståldekke, betongbelegg og finish).

Stålramme (søyler, bjelker, avstivninger): Gjennomsnittlig 0,8 kN/m².

MEP-systemer (belysning, ventilasjon, skilting): 0,3 kN/m².

Total egenlast per etasje: 3,6 kN/m².





Parkeringsarealer: 5,0 kN/m² (NSCP anbefalt verdi for personbilparkering).

Ramper og sirkulasjonsganger: 7,5 kN/m² (for å ta hensyn til konsentrert kjøretøylast under akselerasjon/retardasjon).

Tak (3. etasje øverst): 1,0 kN/m² (for vedlikehold og lett utstyr).





Seismisk belastning: Manila er klassifisert som en høy-seismisk sone under NSCP 2015. Strukturen er designet for en seismisk intensitet på 7, med CBCs fleksible stålrammesystem som absorberer seismisk energi gjennom duktile forbindelser, og minimerer skade under jordskjelv.

Vindbelastning: Designet for en grunnleggende vindhastighet på 150 km/t (Typhoon Category 3), vanlig på Filippinene. CBCs avstivningssystem og strømlinjeformede fasade reduserer vindmotstanden, og sikrer strukturell stabilitet.





Kritiske lastkombinasjoner for design:

1,2DL + 1.6LL (Primær kombinasjon for gulvplate og bjelkedesign).

1.2DL + 1.4LL + 1.0Seismisk belastning (kombinasjon for seismisk motstandssjekk).

1,2DL + 1.4Vindlast + 0.5LL (Kombinasjon for lateral stabilitetskontroll).

CBCs stålkomponenter er dimensjonert for å tåle alle kombinasjoner, med en sikkerhetsfaktor på 1,5 for primære konstruksjonselementer, som overgår NSCP minimumskrav.



Materialbeskrivelse	Spesifikasjon (CBC-standard)	Mengde	Enhet	Merknader
H-Stålsøyler	HW 300×300×10×15 (6m lengde/stk, ~0,72t/stk)	24	Stykker	Pre-produsert i CBC Hangzhou-fabrikken; inkluderer 12 % moms, 5 % tariff og proporsjonal sjøfrakt
I-Stålbjelker	HN 400×200×8×13 (8m lengde/stk, ~0,5t/stk)	48	Stykker	Egendefinert-lengde fra Hangzhou; importkostnaden dekker fortollingsgebyr
Stål terrassebord	1,2 mm tykk, galvanisert (~0,0115t/m²)	1,500	m²	CBC anti-deformasjonsdesign; pakket i sjødyktige kasser
Vinkelstål (avstivning)	L100×10 (6m lengde/stk, ~0,092t/stk)	96	Stykker	Høy-styrke; importkostnaden inkluderer Form E-sertifiseringsavgift
Bolter med høy-styrke	M24×80, karakter 10,9 (~0,002t/sett)	1,200	Sett	CBC proprietære festemidler; varme-behandlet i Hangzhou-fabrikken
Forsterkende stål	Deformert, grad 40	12,000	kg	Samsvar med NSCP 2015; bulk forsendelse fra Hangzhou
Anti-skli stålplater	6 mm tykk, rutete (~0,047t/m²)	200	m²	Anti-rustbehandling; proporsjonal porthåndteringsavgift inkludert
Brannsikker belegg	Tynn-type, brennende	800	m²	2-timers brannmotstand; frakttillegg for farlig gods inkludert
Anti-korrosiv belegg	Polyester-basert	900	m²	CBC langvarig-formel; importdokumentasjonsgebyr inkludert
Importer-relaterte kostnader	Desinfisering, forsikring, lokal agentavgift	-	-	Dekker IPPIC, sjøforsikring (0,3 % av vareverdien), gebyr for lokal clearingagent
Delsum (CBC stålmaterialer, importert)	-	-	-	Total vareverdi PHP 16 637 800; total importkostnad PHP 2 041 458 (12,27 % av vareverdien)

Merk: Alle stålmaterialer er levert av CBC og importert fra fabrikken i Hangzhou, Kina, -et ISO-sertifisert anlegg som spesialiserer seg på forhåndskonstruerte stålkomponenter for internasjonale prosjekter. Den totale stålvekten er omtrent 245 tonn, sendt via full containerlast (FCL) fra Ningbo havn (Hangzhou) til Manila havn, med 80 % pre-prefabrikasjon fullført i Hangzhou-fabrikken for å redusere konstruksjonsrisiko og arbeidskostnader på-stedet. Importkostnadene inkluderer internasjonal sjøfrakt (PHP 1 742 000 for 245 tonn), 5 % tolltariff på stålprodukter, 12 % filippinsk moms, porthåndteringsgebyrer, desinfisering (IPPIC-sertifikat), sjøforsikring og avgifter for lokale klaringsagenter. Delsummen for importert materiale utgjør 41,4 % av de totale byggekostnadene, og opprettholder CBCs kostnads-effektivitetsfordeler til tross for importkostnader, takket være fabrikkens stordriftsfordeler og pre{18}}prefabrikasjonsevner. Høy-bolter bruker CBCs proprietære-varmebehandlingsprosess, og sikrer overlegen duktilitet sammenlignet med standardprodukter på markedet.







Parkeringsavgift: 25 filippinske pesos (PHP) per time (gjennomsnittet i Manila sentrum, bekreftet med lokale kommersielle parkeringsoperatører).

Occupancy Rate: 70% (konservativt estimat; urbane kommersielle knutepunkter i Manila gjennomsnittlig 65-75% belegg).

Driftstimer: 24 timer i døgnet, 365 dager i året; ekskludert 5 dagers årlig vedlikehold (CBC anbefaler halv{3}}årlig lett vedlikehold).

Totale byggekostnader: PHP 30 041 458, detaljert som: CBC-stålmaterialer (importert, PHP 18 679 258), arbeidskraft (PHP 4 500 000), fundamenter (PHP 3 200 000), MEP-systemer (PHP 2 100 000), (PHP, inspections), (PHP, inspections), (PHP, inspections) fond (PHP 700 000). Selv med importkostnader reduserer CBCs forhåndskonstruerte system fortsatt byggekostnadene med 15 % sammenlignet med armerte betongkonstruksjoner, ettersom den modulære designen oppveier ekstra fraktkostnader.

Årlige driftskostnader: PHP 1 320 000, detaljert som: vedlikehold (PHP 380 000, 30 % lavere enn betongkonstruksjoner via CBCs anti-korrosive materialer), sikkerhet (PHP 420 000), verktøy (PHP 350 000) og administrasjon (PHP 0,070); utgjør 7,3 % av total byggekostnad.





Daglig inntekt=Antall plasser × Beleggsgrad × Driftstimer × Gebyr per time

Daglig inntekt=120 × 70 % × 24 × 25=PHP 50 400

Årlig inntekt=50 400 × 360=PHP 18 144 000 (justert for 5 vedlikeholdsdager)





Årlige driftskostnader: PHP 1 320 000

Årlig nettofortjeneste=Årlig inntekt - Årlig driftskostnad=18,144,000 - 1,320,000=PHP 16,824,000

Avkastning på investeringen (ROI)=(årlig nettofortjeneste / total byggekostnad) × 100 %=(16 824 000 / 30 041 458) × 100 % ≈ 56 %

Tilbakebetalingsperiode=Total byggekostnad / årlig nettofortjeneste ≈ 30 041 458 / 16 824 000 ≈ 1,78 år

Break-Even Point: 650 dager (ca.. 21.4 måneder), beregnet basert på nettofortjeneste og faste kostnader, inkludert amortiserte importkostnader.





CBCs stålkonstruksjon gir langsiktige-kostnadsfordeler som oppveier importutgifter: årlig vedlikeholdskostnad er 30 % lavere enn betongkonstruksjoner (sparer 168 000 PHP årlig) og har en levetid på over 50 år-20 år lenger enn konvensjonelle parkeringshus i betong. Strukturens fleksibilitet, muliggjort av CBCs forhåndskonstruerte rammeverk fra Hangzhou, gir mulighet for fremtidig utvidelse (f.eks. å legge til solcellepaneler eller flere etasjer) uten store endringer, noe som øker den langsiktige investeringsverdien. I tillegg er CBCs stålsystemer 100 % resirkulerbare, og samsvarer med globale bærekraftstrender og potensielle grønne bygningsincentiver på Filippinene (opptil 5 % skatterabatt på årlige driftskostnader, som kan kompensere for ~66 000 PHP av årlige utgifter). Over en 10-årig livssyklus er de totale eierkostnadene for CBCs importerte stålkonstruksjon 19 % lavere enn betongalternativer, da den første importpremien balanseres av lavere vedlikehold og lengre levetid, noe som ytterligere styrker prosjektets økonomiske levedyktighet.



Dette 4-etasjers stålparkeringshusprosjektet utnytter CBCs forhåndskonstruerte stålkonstruksjonssystem importert fra fabrikken i Hangzhou i Kina for å møte Manilas urbane parkeringsbehov, overholde lokale forskrifter og levere eksepsjonell økonomisk avkastning. Til tross for import-relaterte utgifter, opprettholder CBCs løsninger kostnads-effektivitet gjennom modulær pre-fabrikasjon, overlegen holdbarhet og strømlinjeformet konstruksjon-som motvirker frakt-, tariff- og forsendelseskostnader. Systemet gir uovertrufne fordeler i romoptimalisering, seismikk/vindmotstand og langsiktig-operativ verdi-kritiske faktorer for suksess i Manilas utfordrende urbane og klimatiske forhold. Prosjektets korte tilbakebetalingstid (1,78 år) og høye ROI (56%), kombinert med CBCs globale kvalitetssikring og ettersalgsservice for importerte komponenter, gjør det til en svært levedyktig investering for Manila sentrum.
