Peru ståltakstol prosjektmaterialliste og strukturell lastanalyse

Huachipa, Lima Steel Roof Truss Project - Materialliste og strukturell lastanalyse





Dette prosjektet er lokalisert i Huachipa, Lima, Peru, med fokus på design og konstruksjon av ståltakstolsystem (unntatt stålsøyler og veggkomponenter). Taket er utstyrt med solcellepaneler, og designet følger strengt med peruanske lokale byggeforskrifter. De viktigste parametrene for prosjektet er oppsummert som følger:

Totalt byggeareal: 8 900 ㎡

Total lengde: 109 m

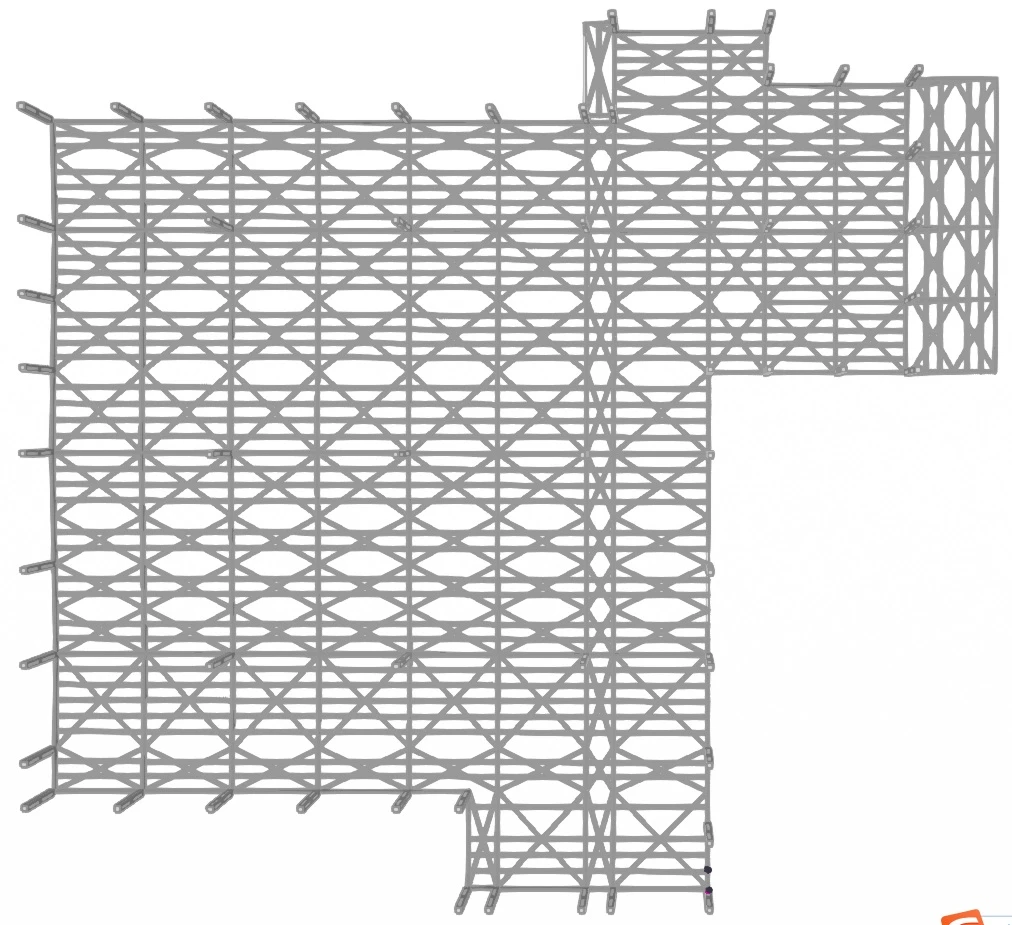

Total bredde: 85 m (uregelmessig layout med flere spenn)

Spennstørrelser (langs 85m retning, ulik spennvidde): 13m, 17m, 25m, 28m (maksimal spennvidde: 28m)

Fagverksavstand (buktavstand): Omtrent 22m

Takkonfigurasjon: Utstyrt med omtrent 4400 ㎡ solcellepaneler (solcelleanlegg)

Strukturelt omfang: Kun takstolsystem (fagstoler, avstivninger, strekkstenger, purliner), unntatt stålsøyler og veggrammer

Gjeldende koder: Peruanske lokale byggeforskrifter





Lastanalysen er basert på de faktiske miljøforholdene i Huachipa, Lima, og følger strengt peruanske koder E.030 (seismisk kode), E.050 (vindlastkode) og E.070 (snølastkode). Alle laster er beregnet i henhold til viktighetsnivået til industribygg (viktighetsfaktor U=1.0).





Huachipa, Lima ligger i seismisk sone 4 i Peru, som er et seismisk område med høy-intensitet. De spesifikke seismiske parameterne er som følger:

Seismisk sone: Sone 4, Z=0.45g (topp bakkeakselerasjon)

Stedsjordtype: S1 (hard jord), stedskoeffisient S=1.0

Seismisk påvirkning: Takstolsystemet krever tilstrekkelig seismisk stivhet for å motstå horisontale seismiske krefter. Fagverksforbindelsene og avstivningssystemet må utformes konservativt for å sikre strukturell stabilitet under seismisk påvirkning.





Lima er en kystby, og Huachipa-området er påvirket av kystvind. Vindbelastningsparametrene bestemmes som følger:

Grunnleggende vindtrykk: 0,55–0,65 kN/㎡

Vindeffekt: Solcellepanelene på taket øker vindsuget og vindvibrasjonseffekten. Formkoeffisienten til taket er passende forsterket for å ta hensyn til virkningen av solcellepaneler på vindlastfordelingen.

Krav til vindmotstand: Takstolene, takstolene og avstivningssystemet må være i stand til å motstå vindsuging og positivt vindtrykk, og sikre ingen strukturelle skader eller overdreven deformasjon.





Huachipa, Lima har et tropisk kystklima uten snøfall hele året. Derfor bestemmes den grunnleggende snølasten som følger:

Grunnleggende snøbelastning S₀: ≈ 0 kN/㎡

Merk: Ingen ekstra snølast vurderes i den konstruksjonsmessige utformingen, men takavløpssystemet er utformet for å hindre vannansamling (tilsvarer delvis jevn belastning).





Den totale taklasten er summen av egenlast, solcellepanellast og levende last, som er betydelig høyere enn for vanlige industriverksteder. Den spesifikke beregningen er som følger:

Egenvekt på tak (-egenvekt av takbelegg + taklister): ≈ 0,30 kN/㎡

Solcellepanelbelastning (solcellepaneler + støtter): ≈ 0,18–0,22 kN/㎡

Vedlikeholdsbelastning: 0,50 kN/㎡ (i tråd med peruanske industribyggstandarder)

Total taklast: ≈ 0,98–1,02 kN/㎡

Merk: Nedbøyningen av takstolene og takstolene må kontrolleres innenfor L/200 (L er spennvidden til takstoler eller taklister) for å sikre stabiliteten til solcellepanelsystemet.



Materialvalget er basert på peruanske lokale stålstandarder og prosjektlastkrav, med fokus på holdbarhet, seismisk ytelse og kostnadseffektivitet.- Den detaljerte materiallisten er som følger:





Stålkvalitet: Kinesisk standard Q355B/Q235B (tilsvarer A36 i ASTM-standarden), med god styrke og duktilitet, egnet for høyseismiske områder.

Seksjonstype:

Toppakkord og bunnakkord: H-seksjonsstål - valgt i henhold til spennvidde og belastning, med seksjonsstørrelsesområde: H300×150×6×8 til H400×200×8×10 (justert basert på ulike spennvidder: 13m/17m/25m/28m).

Nettmedlemmer: Vinkelstål eller I-seksjonsstål - seksjonsstørrelsesområde: L75×5 til L100×8 (for 13m/17m spennvidder); L100×8 til L125×10 (for spennvidder på 25m/28m).

Tilkoblingsmetode: Høy-bolter (10,9 klasse) for tilkobling, som sikrer pålitelig tilkobling og seismisk motstand.

Behandling: Med epoksy sink-rik grunning i 80 μm





Stålkvalitet: kinesisk standard Q235B

Seksjonstype: Rundt stål (φ16–φ22) eller vinkelstål (L63×5–L80×6), brukes til å motstå horisontale krefter (seismikk, vind) og opprettholde stabiliteten til fagverkssystemet.

Arrangement: Avstivning settes med intervaller på 2–3 takstoler, med kryss-avstivning og diagonalavstivning arrangert vekselvis for å danne et stabilt sidekraftmotstandssystem-.

Behandling: Med epoksy sink-rik grunning i 80 μm





Stålkvalitet: kinesisk standard Q235B

Seksjonstype: Rundt stål (φ20–φ25) eller stålrør (φ89×4–φ114×4), brukes til å overføre den horisontale spenningen mellom takstoler og sikre takets generelle stabilitet.

Behandling: Med epoksy sink-rik grunning i 80 μm





Stålkvalitet: kinesisk standard Q235B

Seksjonstype: C-seksjonsstål eller Z-seksjonsstål (forsterket type, egnet for belastning av solcellepaneler), seksjonsstørrelsesområde: C160×60×20×2,5 til C220×70×20×3,0 (justert i henhold til seksjonsavstand og solcellepanelbelastning).

Avstand: Omtrent 1,5–2,0m, noe som sikrer at grenene tåler den kombinerte belastningen fra takbelegg og solcellepaneler uten for stor deformasjon.

Behandling: Galvanisering 275kg/m³





Bolter med høy-styrke: 10,9 klasse, som matcher seksjonsstørrelsen på takstoler og avstivninger, med anti-korrosjonsbehandling (varm-forsinking).

Selv-skruende skruer og nagler: Korrosjons-bestandig rustfritt stål (grade 304), brukes til å koble sammen tak og takbelegg, samt solcellepanelstøtter.

Anti-korrosjonsbelegg: Varmforsinking (sinklagstykkelse større enn eller lik 80μm) for alle stålkomponenter, for å tilpasse seg det kystnære fuktige miljøet i Lima og sikre levetid.



Basert på prosjektparametere, lastanalyse og materialvalg, er stålforbruket til takstolsystemet (bare) estimert som følger, tatt i betraktning de høye seismiske kravene til Huachipa, Lima og den ekstra belastningen av solcellepaneler.





Kombinert med forholdene på 28 m maksimal spennvidde, 22 m fagverksavstand, tung belastning av solpaneler og høy seismisk intensitet i Lima, bestemmes stålforbruksindeksen for takstolsystemet som følger:

Takstoler + avstivning + stag: 18–22 kg/㎡

Takspor (forsterket type): 8–11 kg/㎡

Totalt stålforbruksindeks: 26–33 kg/㎡ (ved å bruke en konservativ middels-øvre verdi på 30 kg/㎡ for estimering, i tråd med kravene til peruansk kode)





Totalt stålforbruk=Totalt bygningsareal × Stålforbruksindeks ÷ 1000

Beregning: 8 900 ㎡ × 30 kg/㎡ ÷ 1000=267 tonn





Økonomisk optimalisert design (lett belastning, raffinert optimalisering): ≈ 230 tonn

Konvensjonell konservativ design (samsvarer med peruanske koder og Lima seismiske krav): ≈ 265–270 tonn

Høy belastning / høy seismisk / strengt stort-spenndesign: ≈ 290 tonn





Ovennevnte stålforbruk inkluderer kun takstolsystemet (fagstoler, avstivninger, trekkstenger, grener), unntatt stålsøyler, veggrammer og solcellepanelstøtter.

Dersom stålsøyler legges til vil det totale stålforbruket øke med 10–13 kg/㎡, og det totale stålforbruket vil være ca. 340–400 tonn.

Det faktiske stålforbruket kan ha en svingning på ±10 % etter at detaljprosjekteringen er ferdig, noe som hovedsakelig påvirkes av detaljjustering av seksjonsstørrelser og koblingsmåter.

Seismisk design: Takstolsystemet må utformes i henhold til peruansk kode E.030 (seismisk sone 4), og overdreven optimalisering er ikke tillatt for å sikre seismisk sikkerhet.

Belastning av solcellepaneler: Takstene og toppkorder på takstoler i solpanelområdet må forsterkes, og nedbøyningskontrollen må være strengere (innenfor L/200) for å unngå skade på solcellepanelsystemet.

Anti-korrosjonskrav: Alle stålkomponenter bedre å være varm-dyppegalvaniserte for å tilpasse seg det kystnære fuktige miljøet i Lima og forlenge levetiden til strukturen.

Kodeoverholdelse: Alt design- og konstruksjonsarbeid må være i samsvar med peruanske lokale forskrifter RNE / E.030, E.050, E.070 og relevante industristandarder.





Det detaljerte stålforbruket er delt inn i henhold til de fire ulike spennviddene (13m, 17m, 25m, 28m), kombinert med fagverksavstanden på 22m og solcellepanelbelastningen, og stålforbruksindeksen justeres i henhold til spennvidden (jo større spennvidde, jo høyere indeks). Den spesifikke fordelingen er som følger:

Spennstørrelse	Spennlengde (m)	Tilsvarende område (ca. ㎡)	Stålforbruksindeks (kg/㎡)	Estimert stålforbruk (tonn)	Merknader
1. spenn	13	2400	25	60	Minste spennvidde, letteste belastning; delvis solcellepaneldekning
2. spenn	17	2450	28	68.6	Middels spennvidde, moderat belastning; delvis solcellepaneldekning
3. spenn	25	2250	32	72	Stort spenn, tung belastning; hoveddekningsområde for solcellepaneler
4. spenn	28	1800	35	63	Maksimalt spennvidde, tyngste belastning; hoveddekningsområde for solcellepaneler
Total	83 (summen av spenn)	8900 (totalt bygningsareal)	30 (gjennomsnittlig indeks)	263.6	Lite avvik fra total estimering (±2%) på grunn av avrunding

Merk: Det tilsvarende arealet for hvert spenn er estimert basert på det totale arealet på 8900 ㎡ og andelen av hvert spenn i den totale bredden (85m), som kun er til referanse. Det faktiske areal og stålforbruk skal være underlagt de detaljerte designtegningene.



Primære takbjelker (H-seksjoner)

- B200×750×12×6 mm

- B250×750×25×6 mm

- B350×750×25×9 mm

- B200×400×16×6 mm



Sekundære medlemmer

- Purlins: Z305×76×19×3,0 mm

- Horisontal/lateral avstivning: 2"×2"×3/16" stålvinkel





2.1 Hovedtakkonstruksjon

- Truss-system:

18–22 kg/m² → **160,2 – 195,8 tonn**

- H-bjelkesystem (dype seksjoner, 22 m avstand, PV-belastning):

24–30 kg/m² → **213,6 – 267,0 tonn**



2.2 Avstivningssystem

- Fagverk:

2,5–4,0 kg/m² → **22,3 – 35,6 tonn**

- H-bjelke:

3,5–5,0 kg/m² → **31,2 – 44,5 tonn**

*Årsak: H-bjelker har mindre naturlig vridningsstivhet; mer avstiving kreves.*



2.3 Purlins

- Begge systemene:

Z305 purliner, samme lasting og avstand

8–11 kg/m² → **71,2 – 97,9 tonn**

*Nesten identisk for både fagverks- og H-bjelketak.*



2.4 Total stålvektssammenligning

- Total takstol:

254 – 329 tonn

-Totalt H-bjelketak:

316 – 409 tonn





3.1 Truss System

- Atferd: Triangulerte aksiale krefter (kun strekk/kompresjon).

- Stivhet: Høy geometrisk stivhet, bra for lange spenn og avbøyningskontroll (kritisk for PV).

- Stabilitet: Mindre avhengig av avstivning; iboende stabilitet fra trekantmønster.

- Seismisk ytelse: God energispredning, lett, lavere treghet.

- Spenneffektivitet: Ekstremt effektiv for **25–28 m spenn**.



3.2 H-Beam System

- Atferd: Bøyning + skjær + aksiale krefter.

- Stivhet: Lavere bøyeeffektivitet per kg; dypere/tyngre seksjoner nødvendig for å matche fagverksavbøyning.

- Stabilitet: Utsatt for lateral-torsjonsknekking; krever hyppigere avstiving.

- Seismisk ytelse: Høyere egenvekt øker etterspørselen etter seismikk.

- Konstruksjonsevne: Enklere fabrikasjon og montering, men tyngre komponenter.







Likheter

- Begge støtter de samme taklastene (død + PV + levende + vind).

- Purlin-størrelse, avstand og vekt er identiske.

- Begge må tilfredsstille peruanske defleksjonsgrenser (L/200 for PV).

- Begge følger E.030, E.050, E.070 for Huachipa, Lima.



Forskjeller

1. Kraftmekanisme:

- Fagverk: Kun aksiale krefter → svært effektive.

- H-bjelke: Bøyningsstyrt → mindre materialeffektiv.

2. Stålforbruk:

- Hovedstruktur: H-bjelke bruker +25% til +40% stål.

- Avstivning: H-bjelken trenger +30% til +40% mer avstivning.

- Purlins: Nesten det samme.

3. Span ytelse:

- Fagverk: Overlegen for spennvidder på 25–28 m.

- H-bjelke: Krever tunge seksjoner for å kontrollere nedbøyning.

4. Seismisk oppførsel:

- Truss: Lettere, lavere treghet, bedre ytelse i sone 4.

- H-stråle: Tyngre, høyere seismisk belastning.

5. Kostnader og konstruksjon:

- Fagverk: Mer arbeid, mindre materiale.

- H-bjelke: Mindre arbeid, mer materiale.





- Truss-system:

Mer effektiv, lettere stålbruk, bedre for lange spenn og høye seismiske soner.

Totalt stål: 254 – 329 tonn.



-H-bjelkesystem:

Enklere konstruksjon, men betydelig tyngre.

Totalt stål: 316 – 409 tonn.
