Modulært containerleirehusdesign for gruveanlegg Plass til mer enn 600 arbeidere

Modulær containercamp-husdesign for gruveanlegg



Dette skisserer et detaljert design (tilpasset av CBC) forslag for et modulært containerleirhusprosjekt på et gruvested. Designet tar sikte på å romme 50 enkeltrom for ledere og 600 arbeidere (300 dobbeltrom) i en tre-etasjers struktur med lang-tilkoblede moduler med dører i korte ender, vendt mot hverandre over en sentral korridor. Designet inkluderer lett ståltak og effektive sirkulasjonssystemer.



Lederboliger: 50 enkeltrom-

Arbeiderboliger: 600 arbeidere → 300 dobbeltrom-

Totalt nødvendige moduler: 50 (enkelt) + 300 (dobbelt)=350 moduler

Maksimal byggehøyde: 3 etasjer

Moduldimensjoner:

Bredde: 2.438 m

Lengde: 6.000 m

Høyde: 2.700 m

Hver modul inkluderer:

Integrert tak og prefabrikkert gulv

4 hjørnestolper

Veggpaneler:

Langsider (2 sider): 5 paneler hver → 10 paneler

Kortsider (2 sider): 2 paneler hver → 4 paneler

Totalt veggpaneler per modul: 14 paneler (75 mm tykke sandwichpaneler)

Vinduer og dører forhånds-installert i veggpaneler

Integrert bad som passer for 1–2 personer





Den tilpassede designen fokuserer på å maksimere plasseffektiviteten, sikre sikkerhet og komfort, og legge til rette for rask distribusjon og skalerbarhet. Ved å justere modulene langs de lange sidene (6 m), oppnår layouten et mer kompakt fotavtrykk, kortere korridorer for bedre utgang og et enhetlig utseende med en lett ståltakbelegg.

Design fordeler

Effektiv plassutnyttelse: Kortere korridorer reduserer gangavstander og forbedrer tilgangen.

Sikkerhet og tilsyn: Sentral korridor sikrer direkte sikt og kontroll.

Rask distribusjon: Prefabrikkerte moduler og standardiserte konstruksjonsmetoder gir rask montering.

Skalerbarhet: Design kan enkelt replikeres for å utvide kapasiteten etter behov.





Hver blokk består av to parallelle rader med containere, med dører vendt mot hverandre over en sentral korridor. Nøkkeldimensjoner inkluderer:

Lengde: 48.76 m

Dybde: 13.8 m

Høyde: ~8.7 m

Totalt gulvareal per blokk er ca. 2.019 m², med tre blokker på til sammen ca. 6.057 m².







Hver modul uendret:

1 prefabrikkert etasje

1 integrert tak (modul topp)

4 hjørnestolper

14 veggpaneler (75 mm sandwich):

Langsider (6 m): 5 paneler hver → 10

Kortsider (2.438 m): 2 paneler hver → 4

Dører/vinduer forhånds-installert i korte-sidepaneler



Komponent	Antall per modul	Totalt (360)
Prefabrikkerte gulv	1	360
Modul-integrerte tak	1	360
Hjørnestolper	4	1,440
75 mm sandwich veggpaneler	14	5,040





Per etasje per blokk:

Lengde=48.76 m

Bredde=1.8 m

Areal=48.76 × 1.8=87.77 m²

Totalt antall korridorer: 3 blokker × 3 etasjer=9 korridorer

Totalt korridordekksareal=9 × 87,77 ≈ 790 m²

→ Konstruert med lett stålbjelkelag og metalldekke eller fibersementplater.





Minimum 3 trappetårn per blokk (for brannutgang i begge ender og i midten)

Totalt: 3 blokker × 3=9 trappetårn

Hvert tårn: 3 etasjer, lett stålramme, gittertrinn

Estimert stål per tårn: -2,5 tonn
→ Totalt trappestål: 22,5 tonn





Takplanareal per blokk: 48,76 m × 13,8 m=672.9 m²

Anta gavl- eller mono-falltak med 5 graders helling → effektivt areal ≈ 675 m²/blokk

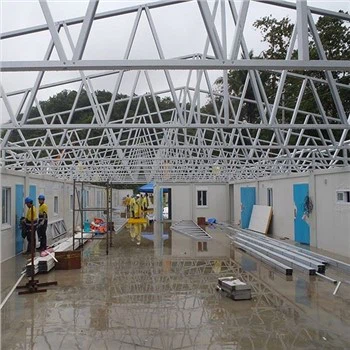

Taksystem:

Hovedsperrer/takverk @ 6,0 m avstand (justert med moduldybdeskjøter) → 3 fag (0m, 6m, 12m)

Purlins @ 1,5 m oc

0,5 mm PPGI takkledning

Vekt av konstruksjonsstål: -12 kg/m²
→ Per blokk: 675 × 12 =8 100 kg=8.1 tonn
→ For 3 blokker:24,3 tonn

Takkledning (PPGI, 0,5 mm):

Totalt areal=3 × 675=2,025 m²





Punkt	Mengde
Containermoduler	360
– Prefabrikkerte gulv	360
– Modultak	360
– Hjørnestolper	1,440
– 75 mm sandwich veggpaneler	5,040
Sentral korridor dekksareal	790 m²
Trappetårn	6
– Konstruksjonsstål for trapper	22,5 tonn
Lett ståltaksramme	24,3 tonn
Takkledning (0,5 mm PPGI)	2,025 m²





Det foreslåtte designet tilpasset av CBC, for gruveleiren, tilbyr en effektiv løsning som balanserer funksjonalitet, sikkerhet og estetisk appell. Med sin skalerbare og modulære natur, gir denne designen fleksibilitet for fremtidig ekspansjon samtidig som den opprettholder høye levestandarder for både ledelse og arbeidere.







For å sikre vellykket implementering, sikkerhet, holdbarhet og driftseffektivitet av gruveleirens boligdesign, må følgende tilleggshensyn tas:



Stable integritet: Moduler må låses sikkert sammen med ISO-hjørnestøp eller dedikerte stablekoblinger for å motstå vindløft og seismiske krefter. CBCs flatpack containerhussystem er et av de beste i Kina med mer enn 10 års erfaring i oversjøiske markeder, har levert til store store gruveselskaper som AMMAN, MTI i Indonesia.

Foundation System: Bruk betongputefundamenter, jordskruer eller pelefundamenter avhengig av jordforholdene. Fundamenter må justeres nøyaktig med modulhjørnestolper. CBC kan gi layout og forslag til stiftelsen.

Sideavstivning: Gi kryss-avstivnings- eller skjærvegger mellom moduler (spesielt ved trappetårn og korridorkryss) for å forbedre sidestabiliteten i 3-etasjers konfigurasjoner. CBCs flatpack containerhus gir X avstivere for hvert prefabrikkerte containerhus i begge langsider.





Brann-rangerte paneler: Vegg- og taksandwichpaneler bør bruke ikke-brennbare kjerner (f.eks. steinull) med en minimumsbrannklassifisering påEI 30(30 minutters integritet og isolasjon). CBC har alternativer for forskjellige kunder/prosjekter som EPS sandwich for lavprisprosjekter, rockwool sandwich for brannsikker, PU sandwich for bedre isolasjon.

Brannseparasjon: Installer brannsikre-partisjoner mellom moduler hvis lokale koder krever oppdeling.

Overholdelse av utganger: Sentrale korridorer må oppfylle minimumskrav til bredde (Større enn eller lik 1,8 m), og trappetårn må ha to uavhengige rømningsveier per etasje i henhold til NFPA eller lokale sikkerhetsforskrifter for gruvedrift.

Røykvarslere og brannslukningsapparater: Installer i hver modul og fellesarealer.

CBC kan tilby tilpasning for ulike prosjekter basert på ulike krav.





Isolasjon: 75 mm steinull eller PIR-kjernepaneler oppnår vanligvis U--verdier på ~0,35–0,45 W/m²K-verifiserer egnethet for lokalt klima (ekstrem varme eller kulde).

Kondenskontroll: Inkluder dampbarrierer og tilstrekkelig ventilasjon for å forhindre interstitiell kondens i fuktige omgivelser.

Lydisolasjon: Sørg for at vegg-/gulvmontasjer gir mer enn eller lik 40 dB luftlydisolasjon mellom rom, spesielt for ledelsesrom.





MEP Riser Zones: Design vertikale sjakter (integrert i trappetårn eller korridorvegger) for elektriske, vann-, avløps- og teleledninger.

Prefabrikkerte verktøykoblinger: Hver modul skal ha standardiserte verktøyporter (vanninntak/-uttak, elektrisk støpsel, drenering) for rask tilkobling.-

Avløpsvannhåndtering: Koble bad til et sentralisert septiksystem eller renseanlegg; inkludere gjenvinning av gråvann dersom bærekraft er en prioritet.

Strømforsyning: Plan for reservegeneratorer og solcelle-klare tak hvis det ikke er-nettet.

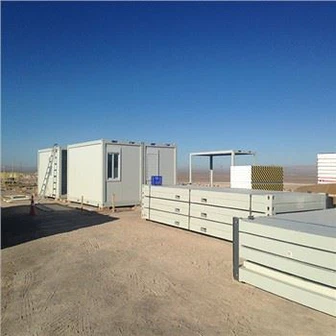

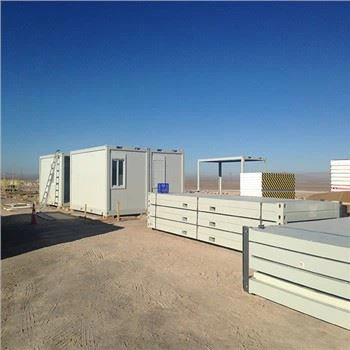

CBCs flatpack-containerhus har inkludert over, alle forhånds-installert i taket, bunnen eller veggpanelet, det er et svært prefabrikkert produkt.





ADA/Inkluderende design: Minst 5 % av modulene (eller som kreves av lokal lov) bør være tilgjengelige-bredere dører, rullegardin-dusjer, håndtak.

Naturlig lys og ventilasjon: Sørg for operative vinduer i alle moduler; vurdere garderobevinduer eller takvinduer i korridorer hvis dagslys er begrenset.

Privatliv: Plasser vinduer for å unngå direkte-siktlinje- mellom motsatte rom; bruk frostet glass eller persienner der det er nødvendig.





Adkomstveier: Sørg for 6 m brede adkomstveier rundt hver blokk for utrykningskjøretøy og varebiler.

Avstand mellom blokker: Oppretthold Større enn eller lik 6 m avstand mellom blokker for brannsikkerhet og serviceadkomst.

Modulær transport: Bekreft at 6,0 m × 2,438 m moduler samsvarer med veitransportforskrifter i regionen (de fleste standard fraktcontainere er 2,438 m brede, så dette er vanligvis akseptabelt).





Korrosjonsbeskyttelse: Bruk galvaniserte stålrammer og marine-belegg for gruveanlegg ved kyst eller høy-fuktighet. Hovedrammene til CBCs flatpack containerhus er galvanisert og godt malt, levetiden kan nå 15 ~ 20 år.

Takdrenering: Design lett ståltak med riktig helling (Større enn eller lik 3 grader) og renne-/nedløpssystem for å hindre vanndamning.

Modularitet for fremtidige endringer: Design tilkoblinger for å tillate enkel modulbytte, rekonfigurering eller dekonstruksjon for flytting.





Byggetillatelser: Send inn konstruksjonsberegninger, brannsikkerhetsplaner og områdeoppsett til lokale myndigheter. CBC gir strukturberegning for flatpack containerhuset, som er basert på 150 km/t vindbelastning.

Miljøpåvirkning: Minimer landforstyrrelser; bruk permeabel asfaltering for gangveier; håndtere overvannsavrenning.

Arbeidshelsestandarder: Overhold ILO eller nasjonale gruvedriftsstandarder for minimumsgulvareal per person (typisk større enn eller lik 6 m²/person).





Perimeter gjerde: Installer sikre gjerder rundt leiren med kontrollerte inngangspunkter.

Belysning: Sørg for LED-belysning langs korridorer, trapper og omkrets for sikkerhet om natten.

Overvåking: Vurder CCTV-dekning ved innganger og fellesarealer.





Kvalitetskontroll: Gjennomfør lekkasjetester, elektriske sikkerhetssjekker og strukturell verifisering før bruk. CBCs flatpack-beholder kan tilpasses basert på lokale forskrifter, spesielt for det elektriske og rørleggersystemet.

Brukerhåndbok: Gi drifts- og vedlikeholdsveiledning for leirledere, inkludert avstengningsplasser for- verktøy og nødprosedyrer.

Ved å ivareta disse hensynene under planlegging, anskaffelse og konstruksjon, kan CBCs modulære leir leveres trygg, komfortabel, holdbar og samsvarende innkvartering som støtter de operasjonelle behovene til gruveprosjektet samtidig som beboernes velvære-sikres.





CBCs modulære containerleirhus er spesielt godt-egnet foravsidesliggende, ressursrike-regionerhvor tradisjonell konstruksjon er upraktisk på grunn av logistikk, klima eller mangel på infrastruktur. Viktige målregioner inkluderer:

A. Australia

Hvorfor: Hjem til noen av verdens største jernmalm-, kull-, gull- og litiumgruver (f.eks. Pilbara-regionen i Vest-Australia).

Forhold: Store avsidesliggende områder, ekstreme temperaturer, strenge sikkerhets- og overnattingsstandarder (f.eks. FIFO – Fly-In-Fly-Out-leire).

Kreve: Stort behov for rask-implementering, holdbare og kompatible arbeiderlandsbyer.

B. Canada (Northern Territories, Alberta, British Columbia)

Hvorfor: Store gruveoperasjoner i gull, kobber, nikkel og sjeldne jordarter.

Forhold: Tøffe vintre, permafrost, begrenset veitilgang-modulære enheter med høy isolasjon er avgjørende.

Forskrifter: Sterk vekt på urfolkskonsultasjon, miljøvern og arbeidervelferd.

C. Chile og Peru (Andesregionen, Sør-Amerika)

Hvorfor: Leading global producers of copper and lithium; many mines at high altitudes (>3,000 m).

Forhold: Seismisk aktivitet, tørt klima, logistiske utfordringer i fjellterreng.

Trend: Økende etterspørsel etter ESG-kompatibel midlertidig bolig med lav miljøpåvirkning.

D. Afrika sør for-Sahara (f.eks. Den demokratiske republikken Kongo, Ghana, Namibia)

Hvorfor: Rik på kobolt, gull, diamanter og uran.

Forhold: Begrenset lokal byggekapasitet, sikkerhetshensyn, tropisk klima.

Behov: Sikre, skalerbare og lett demobiliserte leire som kan flyttes.

E. Midtøsten (Saudi-Arabia, Oman, UAE)

Hvorfor: Utvide mineralutforskning under nasjonale diversifiseringsplaner (f.eks. Saudi Vision 2030).

Forhold: Ekstrem varme, sandstormer, raske prosjekttidslinjer.

Preferanse: Air-kondisjonerte, sand-bestandige modulære enheter med integrerte MEP-systemer.

F. Indonesia og Papua Ny-Guinea

Hvorfor: Store produsenter av nikkel, kobber og gull.

Forhold: Tropisk regnskog, høy luftfuktighet, monsunsesonger, øylogistikk.

Behov: Korrosjons-bestandige materialer, forhøyede fundamenter,-muggbestandig interiør.





Klienttype	Kjennetegn
Store gruveselskaper	BHP, Rio Tinto, Glencore, Vale, Freeport-McMoRan, Barrick Gold – driver store-miner med lang-levetid som krever 500–2,000+ personleirer.
Mine-gruvearbeidere	Equinox Gold, Pan American Silver, Lundin Mining – trenger fleksible, kostnadseffektive-løsninger for 100–500 ansatte.
Junior Explorers	Mindre firmaer som utfører bore- eller mulighetsstudier – krever kortsiktige-leirer (6–24 måneder) med enkel demobilisering.
EPC-entreprenører	Selskaper som Fluor, Bechtel, Worley eller Ausenco anskaffer ofte leire som en del av nøkkelferdige gruveinfrastrukturpakker.
Regjerings- eller statseide-foretak	I land som Kina (CMOC), Russland (Norilsk Nickel) eller Chile (Codelco), administrerer statlig-støttede enheter boliganskaffelser.





Utrullingshastighet: Gruver trenger leire i drift innen 8–16 uker-modulær beats stick-bygget med 40–60 % i tid.

Kostnadseffektivitet: Lavere arbeidsavhengighet,-fabrikkkontrollert kvalitet og gjenbrukspotensial reduserer TCO (Total Cost of Ownership).

ESG & Arbeidervelferd: Moderne gruvearbeidere møter press for å skaffe verdig bolig-private rom, bad, Wi-Fi og rekreasjonsområder er nå standardforventninger.

Prosjektlivssyklusfleksibilitet: Leirer kan utvides, reduseres eller flyttes etter hvert som gruvefasene endres.





CBCs modulære containerleirhusmodell beskrevet-med tvilling-, sentral korridor, 3-etasjers stabling med lett ståltak - er ideelt plassert forstore-gruveprosjekter i fjerntliggende områder i Australia, Canada, Latin-Amerika og Afrika. Det er i tråd med de operasjonelle behovene tilstore gruvehus og EPC-entreprenørersom prioriterer hastighet, sikkerhet, skalerbarhet og samsvar.

CBC integrererobust konstruksjon, klima-spesifikk design og full-servicedrift(inkludert rengjøring, vedlikehold og administrasjon av verktøy) fanger den høyeste verdien i dette voksende markedssegmentet, vi har allerede mange vellykkede prosjekter i Filippinene, Indonesia, Chile og så videre.
