Mining Camp Sovesal Design Scheme (Basert på CBC Flatpack Container House Moduler)

Mining Camp Sovesal Design Scheme (Basert på CBC Flatpack Container House Modules)



Denne ordningen er fullt utformet basert påCBC flatpack containerhusproduktmoduler, som utnytter produktets fordeler med flat-pakketransport, rask montering og strukturell holdbarhet for å møte de spesielle behovene til overnatting i gruveleire. Kjernespesifikasjonene og de strukturelle egenskapene til modulene er i samsvar med CBCs standard flatpack containerhusserie, noe som sikrer produktpålitelighet og forsyningsstabilitet.





Ledelsesstab: 50 enkeltrom (1 person/rom)

Arbeidere: 600 personer, 2 personer/rom, totalt 300 dobbeltrom

Totalt antall rom: 50 + 300=350 rom (hvert rom er én containermodul)

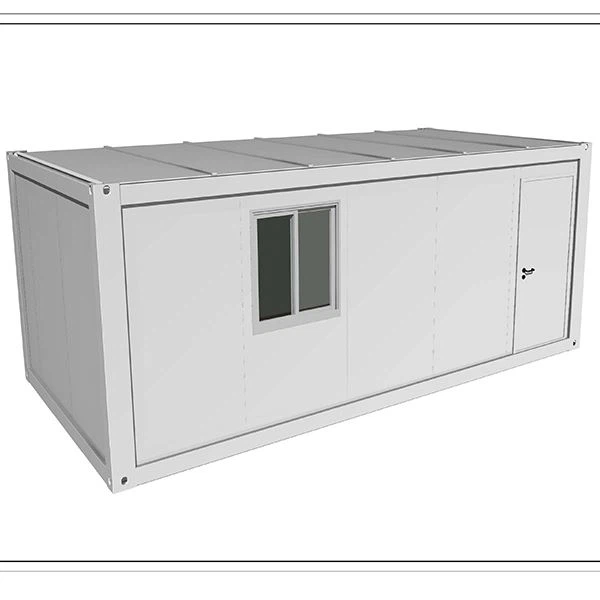

Utvendige dimensjoner: Bredde 2.438m, Lengde 6m, Høyde 2.7m (konsistent med CBC flatpack containerhus standard moduldimensjoner)

Struktur: Bruker CBC flatpack containerhus sitt integrerte prefabrikkerte system, inkludert integrert tak, prefabrikkert -bærende gulv, 4 høy-stålsøyler og 14 stykker 75 mm tykke flamme-sandwichpaneler (5 på kortsider, per modul på kortsider). De prefabrikkerte dørene og vinduene er fabrikkinstallert-i paneler i henhold til CBCs strenge kvalitetskontrollstandarder, noe som sikrer lufttetthet og støvtett{10}}ytelse.

Tilkoblingsmodus: Bruker CBC flatpack-containerhusets dedikerte lang-sidekoblingssystem-hver modul er fast forbundet med sine 6 m lange sider gjennom høy-korrosjonsbestandige-bolter som matcher CBCs produktspesifikasjoner. Dører er satt på den 2,438 m korte siden av hver modul, med to parallelle rader med moduler arrangert dør-til-dør, og en sentral korridor reservert mellom dem. Denne layouten er optimalisert basert på CBC flatpack-modulenes monteringsegenskaper, og maksimerer plassutnyttelsen samtidig som den sikrer strukturell stabilitet.



Maks 3 etasjer; Lett ståltak; Sentralgang, trapper og gangveier inkludert.







Bygningen har totalt 3 etasjer, og tar i bruk en to-rads dør-til-dørlayout optimalisert for CBC flatpack containerhusmoduler, som er svært kompatibel med den intensive etterspørselen etter innkvartering i gruveleire. Hver CBC flatpack-modul er forbundet med sin langside (6 m side) for å danne sammenhengende rader, og utnytter produktets iboende strukturelle stivhet for å forbedre den generelle stabiliteten mot hyppige vind- og støvforstyrrelser i gruveområder. Døren til hver CBC-modul åpnes på kortsiden (2,438 m side), rett vendt mot den sentrale korridoren-denne utformingen er ikke bare på linje med modulens strukturelle utforming, men minimerer også eksponeringen av døråpninger for gruvesøv, og reduserer rengjøringskostnadene. For å møte behovene for ledelse av gruveleire er bygningen delt inn i to uavhengige funksjonsområder ved hjelp av CBC-moduler: enkeltrom for ledelse og dobbeltrom for arbeidere, ordnet etter etasjer med separat trappetilgang. Denne separasjonen er oppnåelig gjennom den fleksible kombinasjonen av CBC flatpack-moduler, unngår personellblanding og letter sikkerhetskontroll, som er fullt tilpasset gruveprosjektstyringsmoduser.





Totalt 350 rom, 3 etasjer → Gjennomsnitt 117 rom/etasje (116 rom for 2 etasjer, 118 rom for 1 etasje, balansert fordeling).

To rader layout → 58-59 rom per rad per etasje (58 rom/rad for 2 etasjer, 59 rom/rad for 1 etasje).





Lengde (L): Bestemmes av antall moduler per rad (lang-sideforbindelse). Hver modullengde=2.438m; 59 moduler per rad → Total lengde=59 × 2,438m=143.842m (vurderer 20 mm gap mellom moduler for tilkobling, total avstand=58 × 0,02m=1.16m) → Sluttlengde=143.842m + 1.16m=145m.

Bredde (B): To rader med moduler + sentral korridor. Enkeltmodulbredde=6m; Midtkorridorbredde=1.8m (standard for fotgjengerpassasje). Total bredde=6m × 2 + 1.8m=13.8m.

Høyde (H): 3 etasjer med moduler + lett ståltak. Hver modulhøyde=2.7m; 3 etasjer høyde=3 × 2,7m=8.1m; Lett ståltakhøyde (mønehøyde)=1.5m (gavltak, fall 1:5) → Total byggehøyde=8.1m + 1.5m=9.6m.

Sammendrag av generelle dimensjoner:Lengde 145m × Bredde 13,8m × Høyde 9,6m.





Materialnavn	Spesifikasjon	Antall per modul	Totalt antall	Merknader
Integrert tak	Matchende modulstørrelse, 75 mm tykt sandwichpanel	1 sett	350 sett	Prefabrikkert med modul
Prefabrikkerte gulv	Matchende modulstørrelse, -bærende struktur	1 sett	350 sett	Integrert med modulramme
Stålsøyler	Tilpasset, 160×160×2,5 mm, høyde 2,7m	4 stk	1400 stykker	Anti-korrosjonsbehandlet
Sandwich veggpaneler	75 mm tykk, langside (1,15 m×2,7 m)	10 stk	3500 stykker	Med prefabrikkerte dører/vinduer
Sandwich veggpaneler	75 mm tykk, kortside (1,15,438 m×2,7 m)	4 stk	1400 stykker	Dør på ett kort sidefelt
Koble til maskinvare	Bolter, muttere, pakninger	20 sett	Materialnavn Spesifikasjon Antall per modul Totalt antall Merknader Integrert tak CBC flatpack containerhus standard, 75 mm tykt sandwichpanel 1 sett 350 sett Prefabrikkert med CBC-moduler, -fabrikkintegrert Prefabrikkerte gulv CBC dedikert -bærende gulv, matchende modulstørrelse 1 sett 350 sett Integrert med CBC-modulramme, anti-skli og slitasjebestandig- Stålsøyler CBC standard firkantstål, 100×100×3mm, høyde 2,7m 4 stk 1400 stykker Anti-korrosjonsbehandlet av CBCs standardprosess Sandwich veggpaneler CBC 75 mm tykt flammehemmende-panel, langside (1,15 m×2,7 m) 10 stk 3500 stykker Med prefabrikkerte dører/vinduer, CBC fabrikk-installert Sandwich veggpaneler CBC 75 mm tykt flammehemmende panel-, kortside (1,15 m×2,7 m) 4 stk 1400 stykker Dør på ett kort sidepanel, CBC standard konfigurasjon Koble til maskinvare CBC-dedikerte høy-bolter, muttere, pakninger 20 sett 7000 sett For CBC-modulens lang-sideforbindelse, anti-korrosjon	Taktype: Sadeltak, optimalisert for gruveområder med hyppig vind og støv, og matchet med CBC flatpack containerhus sin toppstruktur. Dekningsområde: Bygningslengde × bygningsbredde=145m × 13,8m ≈ 2001㎡; Ytterligere 0,5 m takfotsoverheng på hver side forhindrer tilbakestrømning av regnvann og støvansamling. Med tanke på gruveområdets forhold, er takkonstruksjonen forsterket for å matche CBC-modulenes bæreevne-, med takpaneler behandlet med anti-korrosjon og anti-støvbelegg i samsvar med CBCs standarder for produktoverflatebehandling, noe som reduserer støvvedheft og forlenger levetiden. Anti{10}}bergbeskyttelsesnett legges til under takskjegget, som er kompatible med CBC-modulenes ytre struktur uten å skade den opprinnelige integriteten.





Taktype: Sadeltak, optimalisert for gruveområder med hyppig vind og støv; Dekningsområde: Bygningslengde × bygningsbredde=145m × 13,8m ≈ 2001㎡; Ekstra takfotsoverheng: 0,5m på hver side for å forhindre tilbakestrømning av regnvann og redusere støvansamling i korridoren. Tatt i betraktning det tunge støvet og potensielt fallende steiner i gruveområder, er takkonstruksjonen forsterket for å forbedre støtmotstanden, og overflaten på takpanelene er behandlet med anti-korrosjon og anti-støvbelegg for å redusere støvvedheft og forlenge levetiden.

Materialnavn	Spesifikasjon	Mengde	Merknader
Lett stålpurlin	C-profil, C120×50×20×2,5mm, avstand 1,2m	297 stykker (lengde 7,676 m/stk)	Total lengde: 297×7.676m≈2280.77m
Lett Steel Ridge Beam	H profil, H150×100×6×8mm	1 stk (lengde 145m)	Støtter takhelling
Takpanel	Sandwichpanel i farget stål, 75 mm tykt, 1,0 mm ytre ark	2500㎡	Inkludert takutstikk
Tak vanntettingsmateriale	Butyl vanntett tape, fugemasse	100 ruller (tape) + 50 bøtter (forseglingsmiddel)	For panelskjøter og rygger
Takfester	Selvskruende-skruer med skiver	50.000 stykker	Fest takpaneler til taklister



Korridorspesifikasjon: Bredde 1,8m (tilstrekkelig for to-fotgjengerflyt og transport av daglige nødvendigheter/utstyr i gruveleire), lengde 145m, 3 etasjer; Ganggulv: Galvanisert stålgitter (prioritert for gruveområder) med anti-konvekse punkter-dette materialet motstår ikke bare korrosjon fra gruveavløpsvann og kjemiske stoffer, men lar også støv og regnvann falle gjennom, og unngår opphopning og reduserer risikoen for å skli. Korridorens rekkverk er forhøyet til 1,2 m (høyere enn standard 1,1 m) for å tilpasse seg scenariet der arbeidere bærer verktøy og materialer, noe som øker sikkerheten.

Materialnavn	Spesifikasjon	Mengde	Merknader
Korridorramme stål	Firkantet stål, 80×80×3mm	435m (3 etasjer × 145m)	Støtter korridorstruktur
Korridor Gulvpanel	Sementfiberplate, 12 mm tykk	783㎡ (3×145×1.8)	Anti-skli, slitasjebestandig-
Korridor Rekkverk	Rundt stål, φ50×2,5mm, høyde 1,1m	290m (2 sider × 145m)	3 etasjer, tilknyttet trapp
Rekkverkstolper	Firkantet stål, 60×60×2,5 mm, avstand 1,5m	474 stykker (3 etasjer × 2 sider × 79 stykker)	Feste rekkverk





Design: 4 sett med utvendige trapper (jevnt fordelt langs bygningslengden, 1 sett hver 29m) for å sikre rask evakuering i tilfelle nødsituasjoner i gruveområdet (som støveksplosjoner, gasslekkasjer). Hvert sett: 3 etasjer, 2 trapper per etasje, trinnbredde 1,2 m (tilpasser arbeidere som har på seg arbeidsstøvler og bæreverktøy), trinnhøyde 150 mm (reduserer tretthet fra hyppig opp og ned), trinndybde 300 mm. Trapper er utstyrt med -kollisjonsvern på begge sider for å forhindre skade fra tungt verktøy, og basen er festet med forsterkede ekspansjonsbolter for å motstå grunnsetninger forårsaket av gruvedrift.

Materialnavn	Spesifikasjon	Mengde	Merknader
Trapperamme stål	Firkantet stål, 100×100×3mm	96m (4 sett × 24m/sett)	Trappestrenger og plattformer
Trappetrinn	Galvanisert stålrist, 30 mm tykk	48㎡ (4 sett × 12㎡/sett)	Anti-skli, korrosjonsbestandig-
Stair Rekkverk	Rundt stål, φ50×2,5mm, høyde 1,1m	48m (4 sett × 12m/sett)	Matchende korridor håndlist
Trappestolper	Firkantet stål, 60×60×2,5 mm	32 stykker (4 sett × 8 stykker/sett)	Fest trappehåndtak





Materialnavn	Spesifikasjon	Mengde	Merknader
Anti-korrosjonsmaling	Industriell anti-rustmaling	100 bøtter (20 kg/bøtte)	For stålkonstruksjoner
Ekspansjonsbolter	M12, M14	2000 stykker	Fest struktur til fundament
Tetningslist	EPDM gummilist	500m	Modulskjøter, vindusgap





Modultilkobling og anti-støv:Bruk CBC flatpack-containerhusets dedikerte høy-korrosjonsbestandige-bolter for å koble sammen tilstøtende modulers langsider, og sikre konsistens med produktets monteringssystem. Skjøter er forseglet med gruve-klasse EPDM-gummistrips som er kompatible med CBC-moduler (slitasjebestandig og støv-bestandig) for å blokkere gruvesøv. Øvre og nedre moduler er forsterket med stålplater som matcher CBCs strukturelle design og forankret til fundamentet, og motstår deformasjon fra gruvedrift-indusert grunnvibrasjon uten å kompromittere modulens opprinnelige struktur.

Grunnlagskrav for gruveområder:Bruk forsterket stripefundament under modulrekkene og trappeposisjonene, med fundamentdybde Større enn eller lik 1,2m (dypere enn standard 0,8m) for å tilpasse seg løs jord og potensiell bosetting i gruveområder. Legg til gruspute og anti-sivmembran i bunnen av fundamentet for å forhindre erosjon fra gruveavløpsvann og unngå skader på fundamentet.

Taklast-Bære for gruvemiljøer:Det lette ståltaket er designet for å tåle snøbelastning (Større enn eller lik 0,7kN/㎡) og vindbelastning (Større enn eller lik 0,9kN/㎡), høyere enn standardverdien, for å takle det harde været (sterk vind, tung snø) i avsidesliggende gruveområder. Legg til beskyttelsesnett mot-stein under takfoten for å forhindre skade på taket og moduler fra fallende stein under gruvedrift.

Brannbeskyttelse for gruveleire:Sandwichpanelene skal være på -nivå med flammehemmende-type med brann-bestandig kjernemateriale (mineralull) for å oppfylle brannbeskyttelseskravene til sovesaler i gruveområder med brennbart støv og gasser. Utstyr hver etasjekorridor med brannhydranter og brannslukningsapparater (hver 30. m) som er motstandsdyktige mot støv og korrosjon, og forhånds-innbygg brannalarmrørledninger i modulveggene for å koble til gruveleirens sentrale brannkontrollsystem.

Ventilasjon og støv-sikker belysning:Bruk prefabrikkerte vinduer på de lange-sidepanelene med støv-skjermer (avtakbare for rengjøring) for å oppnå naturlig ventilasjon mens du blokkerer gruvesøv. Installer -eksplosjonssikre avtrekksvifter i toalettene i hver modul (egnet for gruveområder med brennbare gasser) og -eksplosjonssikre LED-lys i rom og korridorer, som er støv-sikker, støtsikker-og energi-besparende, tilpasset det tøffe elektriske miljøet i gruvedrift.





Gruveleirens sovesal dekker et område på omtrent 2001㎡, med totale dimensjoner 145m (L) × 13,8m (B) × 9,6m (H), skreddersydd til gruveområdenes behov og designet basert på CBC flatpack containerhusmoduler. Den består av 350 CBC flatpack-moduler (lang-side koblet til for å øke vibrasjonsmotstanden), 4 sett med eksplosjonssikre -anti-skli utvendige trapper, en støvsikker- sentral korridor og et forsterket lett ståltak matchet med CBC-moduler. Døren-på-kort-side og dør-til-dørkorridordesign utnytter CBC-modulenes strukturelle fordeler, optimaliserer flyten, minimerer støvinntrenging og letter administrasjons-nøkkelen for gruvedriftsleirer. Materiallisten prioriterer CBCs standardkomponenter og kompatibelt tilbehør (f.eks. CBC flammehemmende-paneler, dedikert tilkoblingsmaskinvare) og gruvetilpassede forbedringer, for å takle støv, vibrasjoner og sikkerhetsfarer. Ordningen overholder 3-etasjes grensen, oppfyller separate overnattingsbehov og utnytter fullt ut CBC flatpack containerhus sine fordeler i rask konstruksjon, holdbarhet og fleksibilitet for gruveleirescenarier.





Containerbygningen, designet med CBC flatpack containerhusmoduler (lang-sideforbindelse, kort-sidedør, dør-til-dørkorridor), integrerer CBCs produktfordeler med fleksibel kombinasjon, rask montering og holdbarhet. Den er spesielt optimalisert for gruvedriftsscenarier, med kjerneanvendbare scenarier nært knyttet til gruvedrift og CBCs produktposisjonering:

Metall/kullgruvedrift leirboliger: Som kjernescenario er denne ordningen avhengig av CBC flatpack containerhusmoduler for å tilpasse seg overflate/underjordiske gruveleire. CBC-modulenes lange-sideforbindelse forbedrer stabiliteten mot gruvevibrasjoner og sterk vind, mens deres flate-pakkedesign reduserer transportkostnadene for avsidesliggende gruveområder-CBCs moduler kan flates for bulktransport, noe som reduserer logistikkvolumet med over 60 % sammenlignet med tradisjonelle containere, og monteres deretter raskt på CBC's verktøy på{{5}. Den korte-sidedøren og korridordesignen minimerer støvinntrenging, og hver CBC-modul har et innebygd-toalett (standard for CBCs boligserie), som forbedrer arbeidernes levekår. CBCs moduler er resirkulerbare, noe som muliggjør demontering og flytting med overføringer av gruvenettsteder, noe som reduserer bedriftenes{10}}langsiktige kostnader-i samsvar med mobiliteten til gruveprosjekter.

Infrastrukturprosjekt Midlertidige bygninger: For store-infrastrukturprosjekter som motorveier, jernbaner, undergrunnsbaner, broer og vannvernprosjekter, kan denne typen bygninger brukes som midlertidige sovesaler, kontorer, møterom og kantiner. Dens modulære egenskaper tillater rask montering og demontering, som matcher den fasede konstruksjonsrytmen til prosjektene.

Feltdrift og leteovernatting: Den er anvendelig for feltoperasjonsscenarier som olje, naturgass, geologisk leting og skogbruksundersøkelser. Bygningen er motstandsdyktig mot vind, regn og korrosjon, og kan transporteres til avsidesliggende områder for -installasjon på stedet, og oppfyller behovene til å bo og arbeide til feltteam.

Midlertidig avlastnings- og beredskapsboliger: I tilfelle naturkatastrofer som jordskjelv, flom og jordskred, kan denne modulbygningen raskt transporteres til katastrofeområdet for montering, og gir trygge og komfortable midlertidige boliger for de berørte menneskene. Den kan også brukes som midlertidige medisinske punkter og kommandoposter.

Fellesskap og kommersiell støtte for midlertidig plass: Den kan gjøres om til samfunnstjenestestasjoner, midlertidige studierom, fellesaktivitetsrom og mobile kommersielle boder. Den fleksible utformingen kan tilpasse seg den begrensede plassen i samfunnet og møte de varierte støttebehovene til beboerne.





Drevet av etterspørselen etter effektive, miljøvennlige og midlertidige bygninger, er hovedmarkedene for denne typen containerbygg konsentrert om følgende felt:

Bygge- og infrastrukturindustrien: Dette er kjernemarkedet. Byggebedrifter, infrastrukturentreprenører og ingeniørprosjektledelse har en stabil etterspørsel etter midlertidige boliger og kontorlokaler. Egenskapene til lave kostnader, rask konstruksjon og resirkulerbarhet av containerbygninger er svært konsistente med krav til kostnadskontroll og byggeplan i industrien. Mange profesjonelle containerserviceselskaper tilbyr one{3}}tjenester, inkludert design, produksjon, transport, leasing og resirkulering for dette markedet.

Ressursutviklingsindustri (kjernesegment for gruvedrift): Gruveprosjekter er CBC flatpack containerhouses viktigste målmarked, og denne ordningen er en typisk anvendelse av CBC-produkter på dette feltet. Gruveområders tøffe miljøer (støv, temperaturforskjeller, vibrasjoner) håndteres av CBCs produktegenskaper: korrosjons-bestandige stålkonstruksjoner, flammehemmende-paneler og stive rammer. CBCs flatpack-moduler tillater fleksibel justering av rommengde basert på arbeiderskift, med rask montering (2-3 uker for full distribusjon via CBCs profesjonelle team og standardiserte prosesser). Gruvebedrifter favoriserer CBC-produkter for pålitelig kvalitet, moden forsyningskjede og tilpassede gruvetilpasninger (f.eks. anti-støvforseglinger, eksplosjonssikkert-tilbehør). Utformingen av det separate administrasjons- og arbeiderområdet bruker CBCs modulære kombinasjon, tilpasser gruvesikkerhetsstyringen og forbedrer CBCs produktkonkurranseevne i gruvemarkedet.

Offentlige og offentlige velferdsfelt: Offentlige avdelinger med ansvar for beredskapshåndtering, sivile saker og bybygging er viktige kunder. De kjøper eller leier slike bygninger som nødreserveboliger, midlertidige samfunnstjenester og støtterom for byrenovering. I offentlige velferdsprosjekter som katastrofehjelp og fattigdomsbekjempelse kan denne typen bygg spille en rolle i rask støtte.

Kommersielle og kulturelle kreative felt: Med fremveksten av renovering av containerbygninger har den gradvis kommet inn på de kommersielle og kulturelle kreative markedene. Den kan forvandles til mobile kafeer, motebutikker, utstillingspaviljonger og kulturelle og kreative parker. Det unike utseendet og fleksible kombinasjonsmodusen møter de personlige behovene til kommersielle operatører og kulturelle kreative prosjekter, og åpner opp et nytt markedssegment.

Oversjøiske fremvoksende markeder: I fremvoksende økonomier med blomstrende infrastrukturbygging, som Sørøst-Asia, Afrika og Latin-Amerika, er det en sterk etterspørsel etter-lavkostnadseffektive midlertidige bygninger. Det modne containerbyggeteknologien og servicesystemet kan møte byggebehovene til disse regionene, og eksportmarkedet har brede utviklingsmuligheter.

Generelt sett er denne ordningen en-tilpasset gruvedriftCBC flatpack containerhusprodukter, som integrerer merkevarens kjernefordeler innen flat-pakketransport, rask montering og strukturell holdbarhet med gruveleires spesielle behov for støvforebygging, vibrasjonsmotstand og administrasjonseffektivitet. CBCs flatpack containerhusprodukter gir et pålitelig grunnlag for ordningen, og sikrer konstruksjonseffektivitet, driftssikkerhet og kostnadskontroll. Ettersom gruvebedrifter oppgraderer arbeidernes levekår og sikkerhetsstandarder, vil etterspørselen til CBC flatpack-containerhus i gruveindustrien vokse jevnt og trutt. Produktet kan tilpasses ytterligere (f.eks. kullgruveeksplosjons-sikre oppgraderinger, ørkenvarmeisolasjon) basert på gruvedriftstyper, utdyping av CBCs markedspenetrasjon i ressursutviklingsfeltet og fremheve merkevarens profesjonelle evner innen midlertidige bygningsløsninger.
