Modulært containerhus leiranlegg for AMMAN gruveanlegg – Indonesia



1️⃣ Kunde: PT AMMAN Mineral Internasional (Indonesia)

2️⃣ Beliggenhet: Avsidesliggende gruveplass på øya, Indonesia

3️⃣ Omfang: Bygging av 6 identiske to-etasjes modulære leirbygninger for arbeidskraftinnkvartering

4️⃣ Modulære enheter: CBC Standard Flatpack Container House

5️⃣ Dimensjoner: B 2438 mm × L 6000 mm × H 2700 mm

6️⃣ Totale enheter: 6 bygninger × 80 enheter=480 containerhus

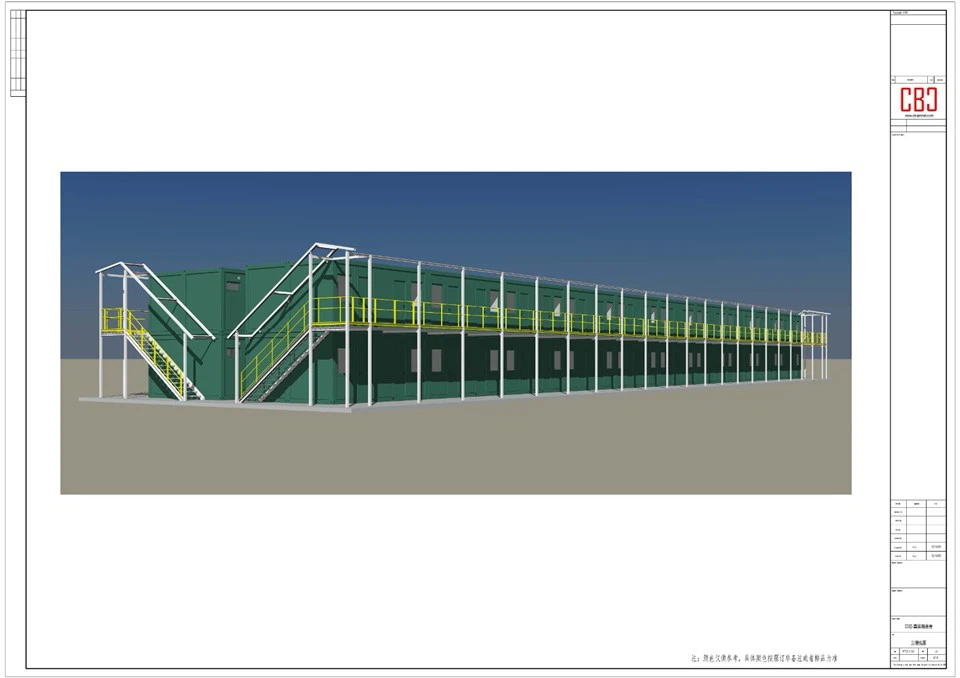

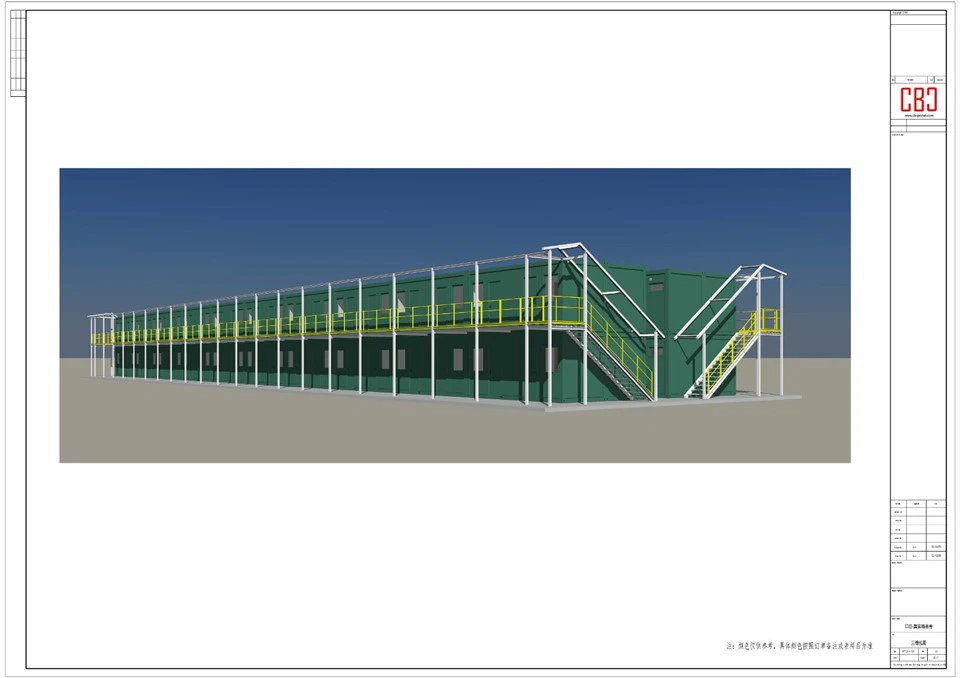

Layout per bygning:

▶️ To etasjer, hver med 40 rom (40 containere)

▶️ Rom ordnet i to bakre-til-bakerste rader (20 + 20)

▶️Utvendige korridorer på begge langsider (ingen innvendig korridor)

▶️Tilgang via utvendige ståltrappetårn i hver ende



Arkitektonisk finish:

▶️Bygningens eksteriør (beholdervegger): Blå (RAL 5010)

▶️Korridorer, trapper, rekkverk: gul (RAL 1021) med 300 µm beskyttende malingssystem

▶️Tekking: Lett galvanisert ståltakkonstruksjon over hele bygningen (mono-helling eller gavl, -5 graders helling)



Transport og logistikk:

🌏 4 flatpack containere samlet som 1 transportenhet

🌏 2 bunter (8 beholdere) passer inn i 1 × 40 fot High Cube (HQ) fraktbeholder

🌏 Totalt fraktvolum: 480 ÷ 8=60 × 40 fot HQ containere, pluss 15 x 40 fot HQ for alle korridorer, trapper, rekkverk, tak og sanitæranlegg.



✅ Rask distribusjon

CBCs flatpack-design reduserer transportvolumet med 75 % sammenlignet med tradisjonelle containere

Monteringstid på-stedet: < 30 dager per bygning med lite mannskap

Parallelle arbeidsstrømmer: forberedelse av fundament mens moduler kommer

✅ Påvist holdbarhet i tropiske marine miljøer

CBC-enheter har Z275 galvaniserte stålrammer, PU-skumisolasjon og tetninger i marine-kvalitet

300 µm malingssystem på sirkulasjonselementer overstiger ISO 12944 C5-M (marin korrosjonsklasse)

Tak- og modulintegrering forhindrer vanninntrenging-kritisk for høye-nedbør på Indonesiske øyer

✅ Logistikkeffektivitet

8 enheter per 40 fot HQ-container maksimerer fartøysplassen

Forenklet fortolling (standardisert HS-kode for modulhus)

Ingen tunge kraner trengs-moduler satt sammen med teleskoplastere

✅ Samsvar og komfort

Oppfyller indonesiske SNI-standarder for midlertidige arbeiderboliger

Hvert rom inkluderer: isolerte vegger/tak, skyvevindu, dør, stikkontakter, takviftepunkt, rørleggerarbeid og elektrisk system;

Naturlig kryss-ventilasjon via dobbel-oppsett

✅ Skalerbarhet og fremtidig fleksibilitet

Bygninger kan demonteres og flyttes

Ekstra moduler enkelt integrert for leirutvidelse



1 bygningsoppsett (per enhet)



Parameter	Verdi
Bygge fotavtrykk	24.38 m (W) × 60.0 m (L)
Antall etasjer	2
Rom per etasje	40 (20 per side)
Korridorbredde	1,5 m (eksternt, utkraget eller støttet)
Gulv-til-gulvhøyde	2,9 m (inkludert strukturell dybde)
Total byggehøyde (til takfot)	-6.2 m
Takoverheng	0,6 m på alle sider

Merk: Beholdere plasseres direkte på en avrettet betongsokkel eller skrupelfundament.



2 Taksystem

Struktur: Kald-formede C-profiler på lette stålfagverk eller portalrammer

Spenn: 24,38 m (fri spennvidde eller med sentral støtte om nødvendig)

Kledning: 0,5 mm BMT korrugert galvanisert stålplate (blå, matchende estetikk)

Drenering: Kasserenner + nedløpsrør i ender



3 Opplag

Trapp: To utvendige ståltrappetårn per bygning (ett i hver ende)

Bredde: 1,2 m

Trinn: Stålrist eller ruteplate

Rekkverk: Ø48 mm galvanisert rør, malt gul

Gangveier: Utkragede eller søylestøttede-ståldekk med sklisikker-overflate

---



Punkt	Beskrivelse	Mengde	Notater
Beholdermoduler	CBC Flatpack House (2.438×6.0×2.7 m)	80 enheter	Forhånds-montert med dører, vinduer, isolasjon, elektrisk grov-
Konstruksjonsstål (tak)	C200–C250 purliner og takstoler (klasse 300)	-8.500 kg	HDG eller malt
Gangveistruktur	SHS/RHS-bjelker, gitterstøtter	-3.200 kg	Malt gul (300 µm system)
Trappetårn	Stringere, landinger, rekkverk	2 sett	Gul maling, -sklisikre trinn
Takkledning	0,5 mm galv. stålplate	1,600 m²	Blå farge-belagt
Festemidler og tilbehør	Bolter, klips, ankere, tetningsmidler	-	Korrosjonsbestandig-
Malingssystem	300 µm epoksy/polyuretanbelegg	-1200 m² (gule områder)	For gangveier, trapper, skinner

Totalt for 6 bygninger

Containere: 480 enheter

Takstål: 51.000 kg

Gangbro/trapp stål: 19.200 kg

Takkledning: 9,600 m²

Frakt: 60 × 40 fot HQ containere
